আইএসও ৮৩৪ বিএস ৪৭৬ পার্ট ২০&২২ বিল্ডিং উপকরণ এবং কাঠামো উল্লম্ব অগ্নি প্রতিরোধের পরীক্ষার চুলা
এএসটিএম E119 আইএসও 834 বড় আকারের উল্লম্ব অগ্নি প্রতিরোধের জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

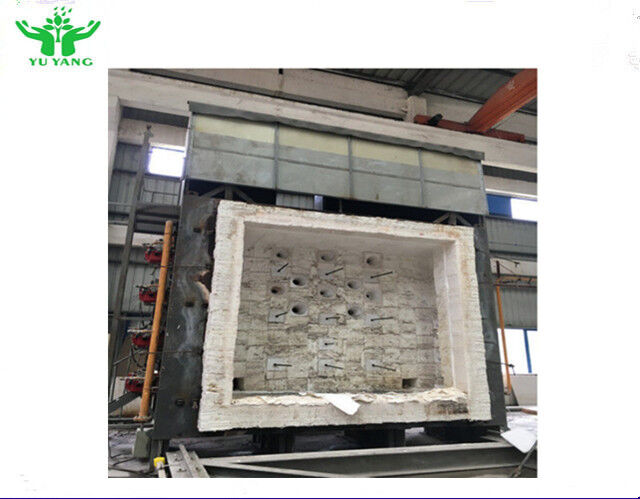

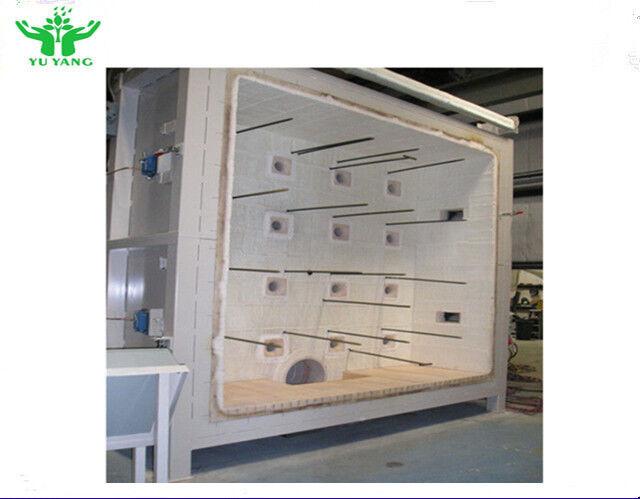

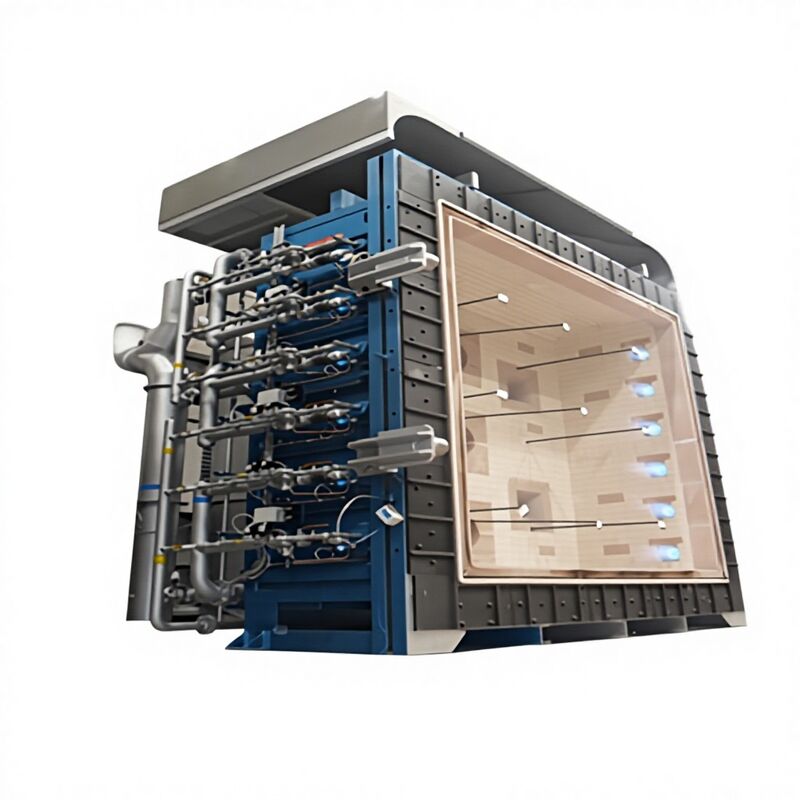

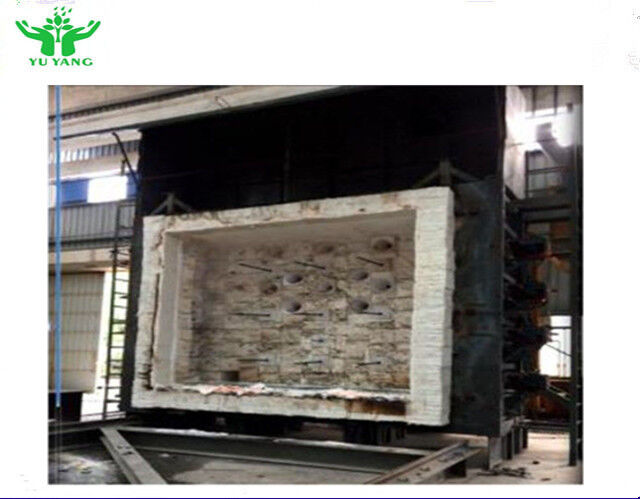

তরল বা গ্যাসযুক্ত জ্বালানী ব্যবহারের জন্য ডিজাইন করা একটি পূর্ণ স্কেল উল্লম্ব অগ্নি প্রতিরোধের পরীক্ষার চুলা এবং এক মুখের উল্লম্ব বিভাজক উপাদান গরম করতে সক্ষম।ফার্নেসের আস্তরণের মধ্যে 1000 kg/m3 এর কম ঘনত্বের অগ্নি প্রতিরোধী উপাদান রয়েছে, যা অভ্যন্তরীণভাবে উন্মুক্ত পৃষ্ঠের 70% এরও বেশি।
তাপীয় এক্সপোজার এবং চাপের ক্ষেত্রে অগ্নির এক্সপোজার শর্ত প্রদানের জন্য কাস্টমাইজড, সিইএন, আইএসও এবং আইএমও মানগুলি মেনে চলতে। সর্বনিম্ন অভ্যন্তরীণ চেম্বারের মাত্রাঃ4000 মিমি প্রশস্ত × 3000 মিমি উচ্চ × 1000 মিমি গভীর.
কারখানায় মডুলার ইউনিটে নির্মিত এবং 40 ফুট এইচসি কনটেইনারে পাঠানো হয়। মডুলার ইউনিটগুলি গ্রাহকের আগমনের সময় প্রস্তুত একটি শক্তিশালী ভিত্তিতে একত্রিত হয়।
চুল্লি স্টিলের কেসিং
কাঠামোগত ইস্পাত বিভাগ এবং শক্তিশালী ব্যবহারের জন্য ডিজাইন করা প্লেট থেকে নির্মিত। ইস্পাত প্লেটগুলি সি-চ্যানেল, আই-বিম এবং ইস্পাত বিভাগগুলির সাথে শক্তিশালী করা হয় তাপজনিত কাঠামোগত বিকৃতি প্রতিরোধের জন্য,বিশেষ করে বার্নারের জন্য খোলার আশেপাশে, থার্মোকপল, চাপ জোন, এবং ভিউ পোর্ট।

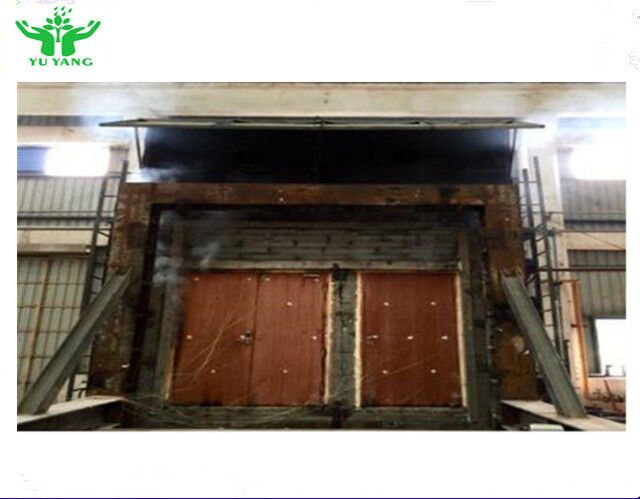

পরীক্ষার নমুনার রিটেনশন ফ্রেম মাউন্ট করার জন্য একটি শক্তিশালী পৃষ্ঠ প্রদানের জন্য ঢালাই লোহার প্লেটগুলি সামনের বাহ্যিক মুখের কাছে বোল্ট করা হয়।স্ব-লকিং রোল ক্ল্যাম্পের চারটি সেট পরীক্ষার নমুনার রিটেনশন ফ্রেমকে ফার্নের সামনে দৃঢ়ভাবে ধরে রাখে.
চুলা নিরোধক
অগ্নি প্রতিরোধক আস্তরণের মধ্যে রয়েছে 1430 °C এ নামমাত্র ফায়ারব্রিকেস গরম পৃষ্ঠের 900 কেজি / এম 3 এর ঘনত্বের সাথে, ঠান্ডা পৃষ্ঠের উপর ফাইবারবোর্ড বিচ্ছিন্নতা দ্বারা সমর্থিত।1200°C এ অগ্নি পরীক্ষার দুই ঘন্টা পরও বাইরের কেসিংয়ের তাপমাত্রা 75°C এর নিচে থাকে.
উচ্চ তাপমাত্রা precast ব্লক ফাইবার-প্রতিরোধী castable 1600 °C এ নামাঙ্কিত থেকে তৈরি পরীক্ষা নমুনা ফ্রেম দ্বারা ধ্রুবক abrasion থেকে চুল্লি খোলার পরিধি রক্ষা।
চুলার পিছনের দেয়ালের চারটি ভিউ পোর্ট আগুন পরীক্ষার সময় পরীক্ষার নমুনার সম্পূর্ণ দৃশ্যমানতা প্রদান করে। প্রতিটি বায়ু-শীতল, নিরোধক ঘরের মধ্যে অবস্থিত স্বচ্ছ কোয়ার্টজ গ্লাস প্লেট রয়েছে।
চুলা নিষ্কাশন খোলার এবং ধোঁয়াশা গ্যাস গ্রহণ নিম্ন তাপ ভর সিরামিক ফাইবার বিচ্ছিন্নতা (ঘনত্বঃ 128 কেজি / এম 3) সঙ্গে আচ্ছাদিত হয়। সমস্ত অগ্নি প্রতিরোধী উপকরণ চক্রীয় গরম এবং শীতল প্রতিরোধ।
চিত্রকলা
বাহ্যিক চুল্লির কেসিং রৌপ্য রঙের উচ্চ তাপমাত্রা পেইন্ট দিয়ে আঁকা হয়।
চাপ নিয়ন্ত্রণ ব্যবস্থা
উত্তাপ প্রতিরোধী তিনটি মোটরযুক্ত ইস্পাত ড্যাম্পারগুলি নিষ্কাশন ধোঁয়াশায় নির্মিত চুল্লি চেম্বারের চাপের সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।সামঞ্জস্যযোগ্য নিষ্কাশন পোর্ট চেম্বারের মধ্যে বিভিন্ন অবস্থানে নিষ্কাশন হার পরিবর্তন করতে পারবেনঅগ্নি পরীক্ষার তথ্য ব্যবস্থাপনা সিস্টেমের মাধ্যমে কন্ট্রোল রুম থেকে মোটর চালিত ডিমপার্স নিয়ন্ত্রিত হয়।
জ্বলন ব্যবস্থা
সরবরাহ করা হয়েছে ১২টি প্রাক মিশ্রিত এলপিজি/প্রাকৃতিক গ্যাস বার্নারঃ ৬টি ইউনিট বাঁ দিকে চুলার দেয়ালে (৩ মি × ১.৩ মি) এবং ৬টি ডান দিকে।
জ্বলন সরঞ্জামগুলির মধ্যে রয়েছেঃ
- 12 গ্যাস নোজেল মিশ্রণ বার্নার
- 12 বায়ু ভারসাম্য নিয়ন্ত্রণ ভালভ
- 12 গ্যাস ভারসাম্য নিয়ন্ত্রণ ভালভ
- 12 পাইলট গ্যাস নিয়ন্ত্রক
- 12 বার্নারের গ্যাস শাট-অফ ভালভ
- 12 সম্পূর্ণ স্বয়ংক্রিয় গ্যাস বার্নার নিরাপত্তা নিয়ন্ত্রণ
- 12 স্পার্ক ইগনিশন, ট্রান্সফরমার এবং ক্যাবল
- 12 অতিবেগুনী স্ক্যানার
- ১২ নমনীয় বায়ু পাইপ
- ১২ নমনীয় গ্যাস পাইপ
- 12 ম্যানুয়াল এয়ার বটারফ্লাই ভালভ
- 3 প্রধান গ্যাস বন্ধ ভালভ
- 6 সংযোগকারী সহ গ্যাস চাপ সুইচ
- ৩০ গ্যাস ম্যানোমিটার
- 3 এয়ার গ্যাস মাইক্রো অনুপাত ভালভ
- 3 জ্বলন বায়ু ব্লাভার
- 3 প্রধান গ্যাস ফিল্টার
- 3 প্রধান গ্যাস নিয়ন্ত্রক
ব্রানারগুলি প্রাকৃতিক বা তরলীকৃত পেট্রোলিয়াম গ্যাসের জন্য উপযুক্ত (অর্ডারে গ্রাহকের দ্বারা নিশ্চিত করা হয়েছে) । সমস্ত ব্রানারে স্ট্যান্ডার্ড সুরক্ষা উপাদান রয়েছে এবং স্থানীয় গ্যাস সুরক্ষা বিধি মেনে চলে।বার্নার ব্লকগুলি ৮০% অ্যালুমিনিয়াম সমন্বিত কাস্টযোগ্য উপাদান থেকে তৈরি করা হয়, নিয়মিত তাপীয় শক প্রতিরোধ করার জন্য ডিজাইন করা।
গ্যাস এবং বায়ু বিতরণ ব্যবস্থা
তিনটি বায়ু ফ্যান জ্বলন সিস্টেমে বায়ু সরবরাহ করে এবং অগ্নি পরীক্ষার মানদণ্ডের ন্যূনতম অক্সিজেন স্তরের প্রয়োজনীয়তা পূরণের জন্য চুল্লি বায়ুমণ্ডলকে অক্সিজেন দেয়।ভ্যান চুল্লি নিয়ন্ত্রণ রুমে জ্বলন নিয়ন্ত্রণ প্যানেল থেকে চালিত হয়.
সমস্ত আন্তঃসংযুক্ত বায়ু পাইপওয়ার্ক হ্যান্ডলিংয়ের সহজতার জন্য প্রাক-নির্মিত এবং সাইটে সংযুক্ত। ভ্যানগুলি বিচ্ছিন্ন ডিমপার দিয়ে সরবরাহ করা হয়।
অভ্যন্তরীণ গ্যাস পাইপিংয়ের রুটিংটি গ্রাহকের সাথে উত্পাদনের আগে পরীক্ষাগার ভবনের বিন্যাসের সাথে মেলে। সিস্টেমটি সমস্ত স্থানীয় সুরক্ষা প্রয়োজনীয়তা পূরণ করে,গ্যাস এবং বায়ু পাইপিং আন্তর্জাতিকভাবে সম্মত সনাক্তকরণ রং মধ্যে আঁকা সঙ্গে.
এক্সট্রাকশন সিস্টেম এবং চিমনি
পরীক্ষার সময় চুল্লি থেকে চিমনিতে গরম জ্বলন গ্যাসের নির্গমন নিয়ন্ত্রণের জন্য এক্সট্রাকশন সিস্টেমে একটি এক্সট্রাকশন ফ্যান এবং সিমিং নল রয়েছে।এক্সট্রাকশন ফ্যান স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন মোড মাধ্যমে নিয়ন্ত্রণ কক্ষ থেকে সক্রিয় করা হয়.
এক্সট্রাক্ট ফ্যান এবং চুলা মধ্যে নিষ্কাশন গ্যাস নালী prefabricated ইস্পাত বিভাগের সাইট সম্মিলিত থেকে নির্মিত হয়, নিয়মিত গরম এবং শীতল চক্র প্রতিরোধ করার জন্য বিচ্ছিন্ন,এবং ক্ষয় প্রতিরোধের জন্য উচ্চ তাপমাত্রা পেইন্ট দিয়ে আঁকা.
একটি ড্রাফ্ট ইন্ডাক্টর এক্সট্রাক্ট ফ্যানের মধ্যে যাওয়ার আগে তাপমাত্রা কমাতে নিষ্কাশন গ্যাসগুলি হ্রাস করে।অনুরোধের ভিত্তিতে 950 মিমি অভ্যন্তরীণ ব্যাসার্ধ এবং ছাদের উপরে সর্বনিম্ন 3 মিটার উচ্চতা সহ চিমনি সরবরাহ করা যেতে পারেচিমনি হালকা ইস্পাত থেকে তৈরি, স্বাধীনভাবে দাঁড়িয়ে, এবং বায়ু লোড এবং মাটি বসতি জন্য ভিত্তি প্রস্তুতি প্রয়োজন।নিরাপত্তার জন্য ৩ মিটার উচ্চতা পর্যন্ত বিচ্ছিন্ন.
প্ল্যাটফর্ম / পাথওয়ে
সম্পূর্ণ প্ল্যাটফর্ম / ফুটপাথ চুল্লিটির পাশের এবং পিছনের দিকে দেখার পোর্ট এবং যন্ত্রপাতিগুলিতে নিরাপদ অ্যাক্সেস সরবরাহ করে। অপারেটর সুরক্ষার জন্য হ্যান্ডরিল, কিকপ্লেটস এবং স্লিপ-প্রতিরোধী পৃষ্ঠ অন্তর্ভুক্ত।
প্লেট থার্মোমিটার
সিইএন মানদণ্ডে নির্দিষ্ট নয়টি প্লেট থার্মোমিটারগুলি নমুনার এক্সপোজ করা অঞ্চলে সমানভাবে অবস্থিত। অবস্থানগুলি সিইএন মানদণ্ডের প্রয়োজনীয়তা পূরণ করে।পরীক্ষার আগে এবং পরীক্ষার সময় চুলা তাপমাত্রা পর্যবেক্ষণ এবং রেকর্ডিং জন্য কম্পিউটারাইজড তথ্য সংগ্রহ সিস্টেমের সাথে সংযুক্ত.
ফার্নেস থার্মোকপল
আইএমও স্পেসিফিকেশন পূরণ করে নয়টি ফার্নেস থার্মোকপল সরবরাহ করা হয়। প্রয়োজনীয় অবস্থানে পিছনের দেয়ালের মাধ্যমে অবস্থিত, তাপ প্রতিরোধী টিউব দ্বারা সংরক্ষিত, বিকৃতি হ্রাস করতে।তাপমাত্রা পর্যবেক্ষণ এবং রেকর্ডিংয়ের জন্য কম্পিউটারাইজড ডেটা সংগ্রহ সিস্টেমের সাথে সংযুক্ত.
যন্ত্রপাতি সংযোগ বাক্স
চুলার কাছাকাছি অবস্থিত যন্ত্রপাতি সংযোগ বাক্স (তাপ থেকে সুরক্ষিত) সমস্ত যন্ত্রপাতির সহজ সংযোগ সক্ষম করে।কন্ট্রোল রুমে সংশ্লিষ্ট সংযোগের সাথে সংযুক্ত পৃথকভাবে সংখ্যাযুক্ত সংযোগ রয়েছেকম্পিউটারাইজড ডেটা অ্যাক্সিভেশন সিস্টেমে সংযুক্ত।
পরিবেষ্টিত তাপমাত্রা থার্মোমিটার
পরিবেষ্টন তাপমাত্রা থার্মোমিটার পরীক্ষার আগে এবং সময় পরীক্ষাগার তাপমাত্রা মনিটর এবং রেকর্ড। কম্পিউটারাইজড তথ্য অধিগ্রহণ সিস্টেমের সাথে সংযুক্ত।
চাপ পরিবর্তনকারী
প্রাসঙ্গিক মানদণ্ডের প্রয়োজনীয়তা পূরণ করে অবস্থিত দুটি চাপ ট্রান্সডুসার। প্রয়োজন হলে অবস্থানগুলির মধ্যে স্থানান্তরযোগ্য।পূর্বনির্ধারিত ব্যবধানে পর্যবেক্ষণ ও রেকর্ডিংয়ের জন্য কম্পিউটারাইজড ডেটা সংগ্রহ সিস্টেমের সাথে সংযুক্ত.
অক্সিজেন বিশ্লেষক ট্যাপিং পয়েন্ট
সংযোগের সাথে স্থায়ী নমুনা গ্রহণের লাইনটি অক্সিজেন বিশ্লেষককে নমুনা চুল্লি গ্যাসের সাথে সংযোগ করতে সক্ষম করে।উত্পন্ন সংকেতটি অগ্নি পরীক্ষার ডেটা ম্যানেজমেন্ট সিস্টেমে রেকর্ড করা হয় এবং মনিটরের স্ক্রিনে প্রদর্শিত হয়.
বিকৃতি পরিমাপ যন্ত্র
পোর্টেবল লেজার ডিভাইস কেন্দ্রে মূল অবস্থান থেকে নমুনার বিচ্যুতি পরিমাপ করে। সিইএন স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।
টাইমিং ডিভাইস
পরীক্ষার কর্মীদের এবং পরীক্ষার ছবিতে দৃশ্যমান বড় ডিসপ্লে টাইমিং ডিভাইস। সিঙ্ক্রোনাইজড স্টার্ট নিশ্চিত করার জন্য অগ্নি প্রতিরোধ পরীক্ষা ডেটা ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত।নিকটতম সেকেন্ডে সময় প্রদর্শন করেপ্রতি ঘণ্টায় ১ সেকেন্ডের মধ্যে সঠিক।
