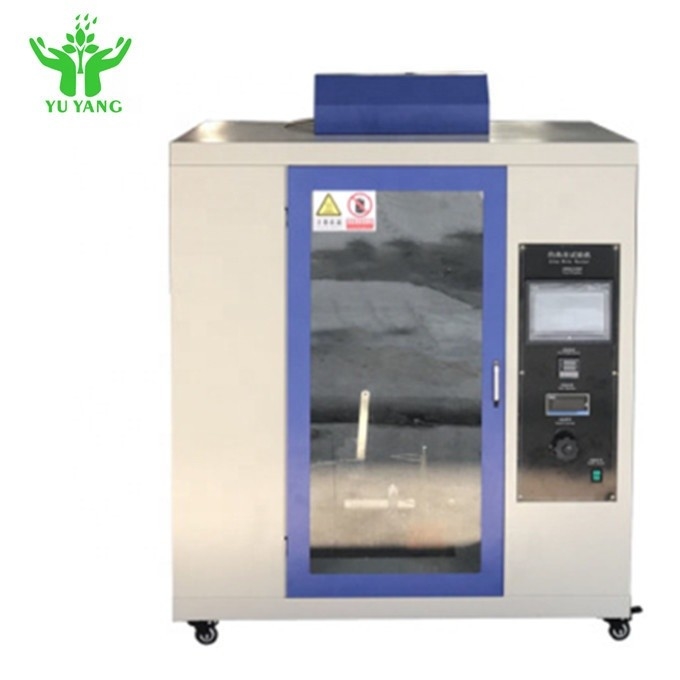

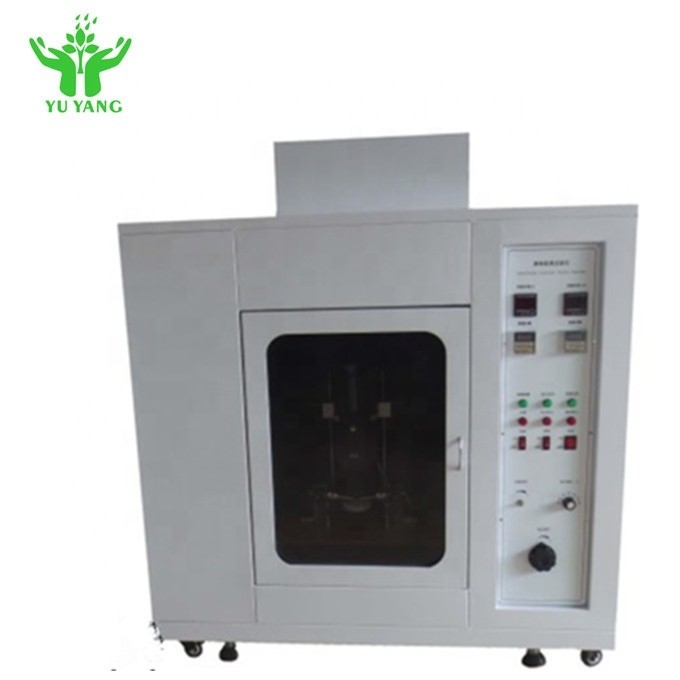

ASTM D3638-92 ট্র্যাকিং ইনডেক্স পরীক্ষক, 44-50Drops/Cm3 কম ভোল্টেজ পরীক্ষা

ASTM D3638-92 কম ভোল্টেজ ট্র্যাকিং সূচক পরীক্ষক জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

বর্ণনা:

ASTM D3638-92 কম ভোল্টেজ ট্র্যাকিং পরীক্ষক ভেজা/আর্দ্রতার অবস্থা, টেস্ট ট্র্যাকিং সূচক (CTI) অনুকরণ করে

এবং অ্যান্টি ট্র্যাকিং ইনডেক্স (পিটিআই)।এটা বৈদ্যুতিক ইলেকট্রনিক পণ্য জন্য ব্যবহৃত হয়, এর কঠিন অন্তরক উপকরণ

পরিবারের বৈদ্যুতিক যন্ত্রপাতি এবং অন্যান্য পণ্য।

পরীক্ষা পদ্ধতি:

কঠিন অন্তরক উপাদানের পৃষ্ঠে, শাসিত 2mmx5mm প্ল্যাটিনাম ইলেক্ট্রোডে, একটি নির্দিষ্ট প্রয়োগ করুন

ভোল্টেজ এবং 30s সময় সেট করুন, 35 মিমি উচ্চতায় শাসিত ড্রপ ভলিউম (0.1%NH 4CL) ড্রিপ করুন, তারপর কঠিন মূল্যায়ন করুন

সম্মিলিত বৈদ্যুতিক ক্ষেত্র এবং মাঝারি দূষণ সহনশীলতা ক্ষমতার অধীনে নিরোধক উপাদান পৃষ্ঠ,

এর ট্র্যাকিং সূচক (CTI) এবং অ্যান্টি ট্র্যাকিং সূচক (PTI) নির্ধারণ করুন।

পরীক্ষার মান:

IEC60112:2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 এবং অন্যান্য সমতুল্য পরীক্ষা

মান

স্পেসিফিকেশন:

1. ইলেকট্রোড উপাদান: প্ল্যাটিনাম/স্টেইনলেস স্টীল

2. ইলেক্ট্রোড আকার: (2mm±0.1mm)x(5mm±0.1mm)x(40mm±5mm), প্ল্যাটিনাম ইলেক্ট্রোড 12mm, 30°±2° ক্যান্ট

3. ইলেকট্রোড দূরত্ব: 4.0mm±0.01mm, কোণ 60°±5°

4. ইলেকট্রোড চাপ: 1.00N±0.001N

5. পরীক্ষা সমাধান প্রতিরোধ: সমাধান A 0.1% NH 4CI, 3.95±0.05 Ω.m, সমাধান B 1.98±0.05 Ω.m

6. ড্রপ ভলিউম: 20 ড্রপ 0.380~0.480g, 50 ড্রপ 0.997~1.147g (নিয়ন্ত্রণযোগ্য)

7. ড্রপ উচ্চতা: 35mm±5mm (নিয়ন্ত্রণযোগ্য)

8. ড্রপ টাইম: 30s±10.1s, ডিজিটাল ডিসপ্লে, প্রিসেট, 50 ড্রপ টাইম 24.5min±2min

9. ড্রপ পরিমাণ: 1-9999, ডিজিটাল ডিসপ্লে, প্রিসেট

10. টেস্ট বাতাসের গতি: 0.2 মি/সেকেন্ড

11. টেস্ট ভোল্টেজ: 100V~1000V(25V স্কেল বিভাগ, সামঞ্জস্যযোগ্য)

12. পাওয়ার ভোল্টেজ ড্রপ: 8% যখন 1.0A±0.1A

13. বাহ্যিক চেম্বারের মাত্রা: 600Wx1000Hx500D মিমি

14. এয়ার আউটলেট ব্যাস: 100 মিমি

15. পাওয়ার সাপ্লাই: AC 1 ফেজ 220V 50/60Hz 500W
