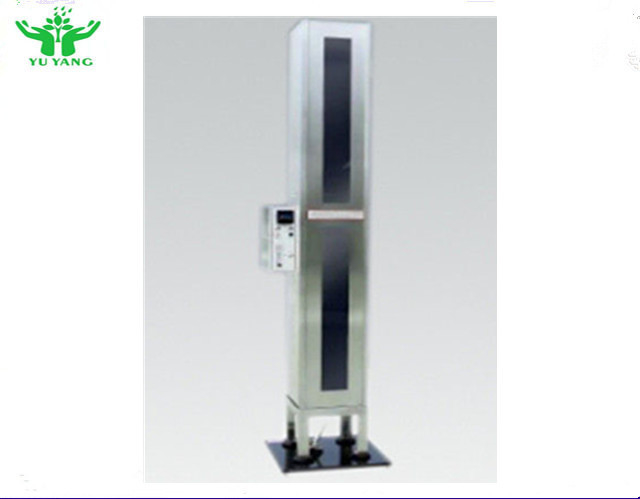

এনএফপিএ প্রপাগেশন ফ্ল্যামেবিলিটি টেস্টিং ইকুইপমেন্ট 800-1000BTU/Ft3

NFPA 701-2004 পদ্ধতি 2 টেক্সটাইল এবং ছায়াছবি শিখা প্রচার পরীক্ষক

আবেদন:
এটি ইগনিশন উত্সের উন্মুক্ত অঞ্চলের বাইরে শিখার প্রচারের মূল্যায়ন করতে ব্যবহৃত হয়।এটা প্রযোজ্য
ভিনাইল-কোটেড ফ্যাব্রিক ব্ল্যাকআউট লাইনিং এবং বহুস্তরযুক্ত কাপড়, ফিল্ম এবং প্লাস্টিকের খড়খড়ি সহ কাপড়,
শক্তিবৃদ্ধি বা ব্যাকিং সহ বা ছাড়াই, 700g/m2 এর বেশি এলাকার ঘনত্ব সহ।

স্ট্যান্ডার্ড:
NFPA 701-2004 পদ্ধতি 2

স্পেসিফিকেশন:
1. পরীক্ষাগার: NFPA 701-2004 এর 12.2 অনুযায়ী
1.1 ফার্নেস স্পেসিফিকেশন: দৈর্ঘ্য, প্রস্থ (305 ± 5) মিমি, উচ্চতা (2130 ± 10) মিমি;
1.2 কাঠামো: পুরু 1.5 মিমি 304 # স্টেইনলেস স্টীল দিয়ে তৈরি।একটি স্বচ্ছ পর্যবেক্ষণ জানালার সামনে;
1.3 শীর্ষ নমুনা রড:

1.3.1 চুল্লির বডি প্রান্তের নীচে থেকে 1190 ± 10 মিমি, উভয় পক্ষই 4 মিমিতে সেট করা উচিত
গর্তের অনুভূমিক প্রান্তিককরণ;
1.3.2 (1.5 ± 0.1) মিমি বা (3.0 ± 0.1) মিমি এবং (330) দৈর্ঘ্যের স্টিলের রড নিয়ে গঠিত
± 10) মিমি, যার এক প্রান্ত একটি ধারালো বিন্দুতে কাটা হয়;
1.4 নীচের নমুনা রড: (1.5 ± 0.1) মিমি এবং (255 ± 10) ব্যাস সহ স্টিলের রড সমন্বিত
দৈর্ঘ্য মিমি, যার এক প্রান্ত একটি ধারালো বিন্দুতে কাটা হবে;
1.5 উল্লম্ব গাইড লাইন:
1.5.1 নরম ইস্পাত তার দিয়ে তৈরি উল্লম্ব গাইড তারের একটি জোড়া ফার্নেস বডির কেন্দ্রে অবস্থিত
(100 ± 5) বাম এবং ডান উভয় দিকে মিমি (তারের জোড়ার দূরত্ব (200 ± 5) মিমি);
1.5.2 প্রতিটি জোড়ার লাইনের মধ্যে দূরত্ব হল (25 ± 2) মিমি (বাক্সের সামনে থেকে পিছনে)
1.5.3 উল্লম্ব গাইড তারটি ব্যাসের (6 ± 0.05) মিমি রডের উপর মাউন্ট করা হবে
1.6 পরীক্ষা কক্ষের উপরের অংশে গ্লাস ফাইবার কাপড়ের ব্যাফেল এর মাত্রা সহ ইনস্টল করা উচিত
(1000 ± 10) মিমি × (125 ± 5) মিমি;কাচের ফাইবার কাপড় প্রতিটিতে কাচের সেলাই থ্রেড দিয়ে তৈরি করা হবে
শেষ (40 ± 3) মিমি (3 ± 0.2) মিমি × (330 ± 5) মিমি, এবং গর্তের মধ্য দিয়ে যান (4 ± 0.5) মিমি
চেম্বারের উপরের মাঝখানে;(4 ± 0.5) মিমি × 25 ± 1) মিমি, প্রতিটি প্রান্ত গোলাকার;
2 বার্নার:
2.1 একটি 20-কোণ কাত মধ্যে, স্থির আসনে ইনস্টল করা হয়েছে;
2.2 বার্নার তাপ: 800BTU / ft3 ~ 1000BTU / ft3
2.3 পরীক্ষার নিচ থেকে অগ্রভাগ: 100 মিমি
2.4 ফ্লোমিটার: রটার ফ্লোমিটারের জন্য, সর্বাধিক পরিসীমা 150 লি / ঘন্টা বা 300 এল / ঘন্টা হওয়া উচিত
2.5 সুই ভালভ: শিখার উচ্চতা সামঞ্জস্য করুন
2.6 প্রেসার গেজ: 0 ~ 1Mpa, 0.5 এর নির্ভুলতা
2.7 শিখা পরিমাপ স্কেল: 1 মিমি নির্ভুলতার সাথে বার্নার শিখার উচ্চতা এবং নমুনার আকার পরিমাপ করুন
3 নিয়ন্ত্রণ বিভাগ:
3.1 ইগনিটার: উচ্চ ভোল্টেজ স্বয়ংক্রিয় ইগনিশন
3.2 টাইমার:
3.2.1 দহনের সময়: 0-99.99s নির্বিচারে সেট, 0.01s এর রেজোলিউশন, 0.1s এর নির্ভুলতা
3.2.2 অব্যাহত জ্বলন সময়: 0-99.99s নির্বিচারে সেট, 0.01s এর রেজোলিউশন, 0.1s এর নির্ভুলতা
3.3: স্বয়ংক্রিয় নিয়ন্ত্রণ: যেমন ইগনিশন, জ্বলন সময়, অবিরত জ্বলন সময়

প্রধান পরামিতি:
