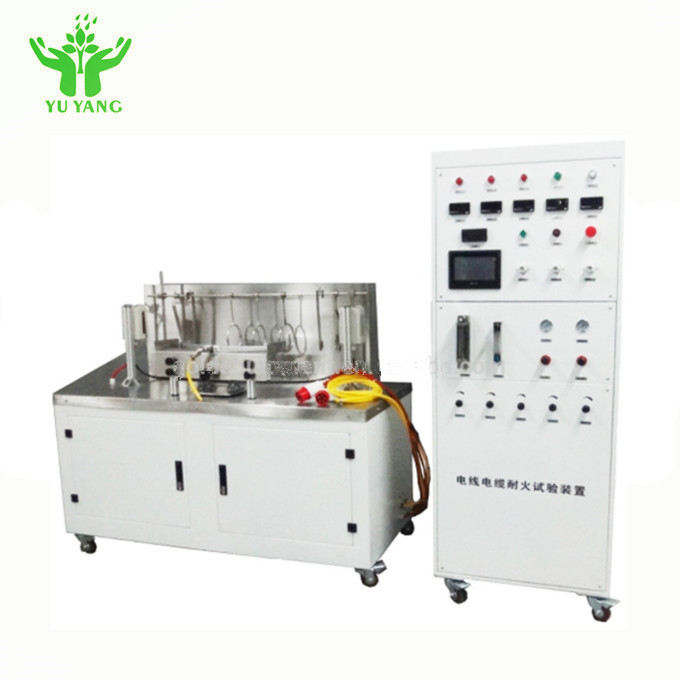

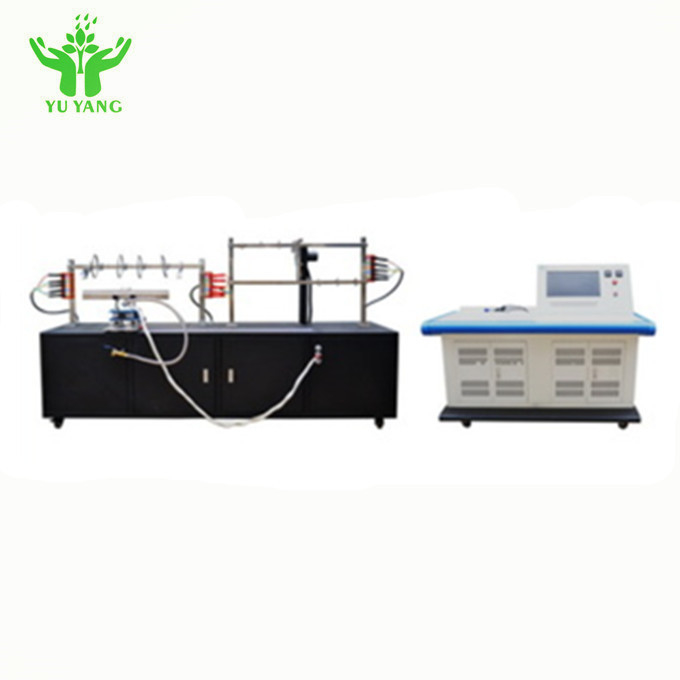

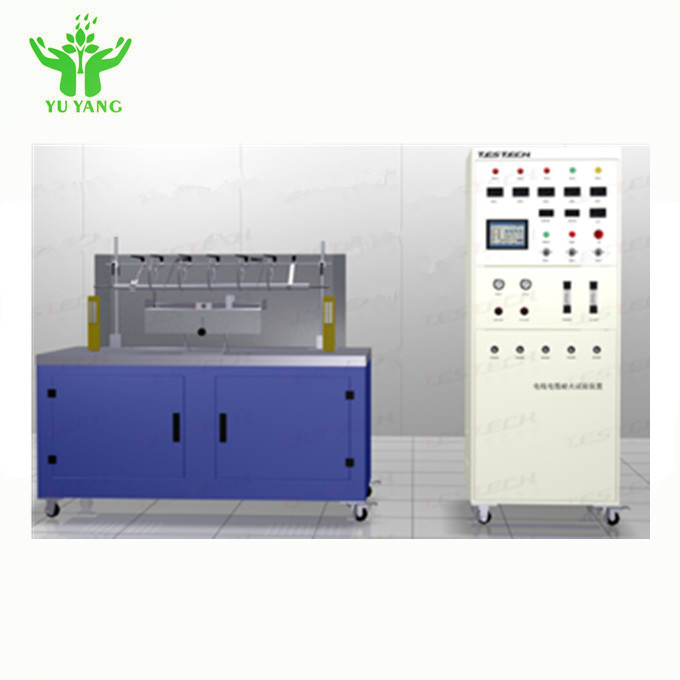

IEC 60331 ওয়্যার এবং ক্যাবল ফায়ার-রেজিস্ট্যান্স ইমপ্যাক্ট টেস্টিং ইকুইপমেন্ট

বর্ণনা:

তার এবং তারের ফায়ার-প্রতিরোধের প্রভাব পরীক্ষক তারের তারের বা পাওয়ার গ্রিডের আগুন প্রতিরোধের সনাক্ত করতে ব্যবহার করা হয়, 830 ডিগ্রির কম নয়, শিখা জ্বলছে এবং নির্দিষ্ট প্রভাব কম্পন, তারের অখণ্ডতা পরীক্ষা সার্কিট প্রয়োগ করে।

মানদণ্ড:

IEC 60331 তার এবং তারের পরীক্ষা - শিখা অবস্থার অধীনে সার্কিট অখণ্ডতা

IEC 60331 পার্ট 12 ইন্সট্রুমেন্ট - কমপক্ষে 830 এর নিচে

IEC 60331 পার্ট 31 ইমপ্যাক্ট ইগনিশন পদ্ধতি এবং প্রয়োজনীয়তা - KV 0.6/1.0 ক্যাবল পর্যন্ত রেট করা ভোল্টেজ

প্রধান বৈশিষ্ট্য:

1. বেল্ট টাইপ প্রোপেন বার্নার অগ্রভাগের জন্য তাপের উত্স, এর নামমাত্র দৈর্ঘ্য 500 মিমি, ভেনটুরি মিক্সার দিয়ে সজ্জিত;
2. দহন গর্তের 3 সারি স্তব্ধ বিন্যাস, বার্নার গড় প্রস্থের সামনের প্রান্ত: 15 মিমি, গর্ত ব্যাস: 1.32 মিমি, গর্ত কেন্দ্রের দূরত্ব: 3.2 মিমি;
3. ইনস্টলেশন তারের পরীক্ষা মই ফ্রেম সমর্থন ইস্পাত বেস উপর সংশোধন করা হয়;
4. মইয়ের উভয় পাশে বিভিন্ন উল্লম্ব উপাদান তারের আকার সমন্বয় পরীক্ষার প্রয়োজনীয়তা অনুসারে পরীক্ষার প্রক্রিয়ার মধ্যে (মই পরীক্ষার দৈর্ঘ্য: 1200 মিমি, উচ্চতা: 600 মিমি, ওজন: 18 + 1 কেজি);
5. প্রভাব জেনারেটর হল একটি কম কার্বন ইস্পাত বৃত্তাকার বার যার ব্যাস 25 + 1 মিমি এবং দৈর্ঘ্য 600 + 5 মিমি;
6. কেন্দ্র মুক্ত ঘূর্ণনের জন্য নমুনা মই ফ্রেম পিভটের সমান্তরালে শক জেনারেটর, এবং মই ফ্রেমের শীর্ষটি 200 + 5 মিমি বামে;
7. পিভট রড দুটি অংশে স্তরিত হবে, প্রভাব মই ফ্রেমের দীর্ঘ অংশ, 400 + 5 মিমি দৈর্ঘ্য;
8. সামনের বার্নার দহন নীচের দূরত্ব 200mm কম নয়, এবং বাক্সের প্রাচীর থেকে দূরত্ব 300mm কম নয়;
9. 40 ~ 60 মিমি তারের নমুনার নীচের প্রান্ত থেকে বার্নার অক্ষ, টর্চ তারের 100~ 120 মিমি সম্পর্কে উল্লম্ব অক্ষের অনুদৈর্ঘ্য অক্ষ থেকে।
