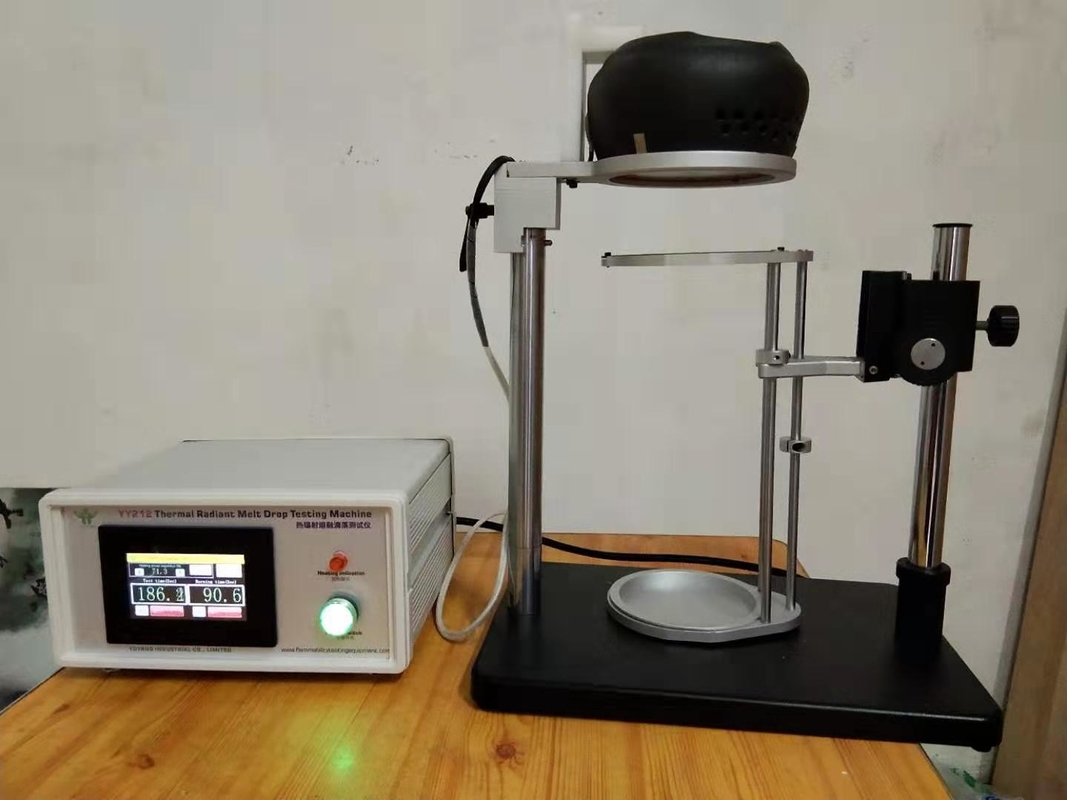

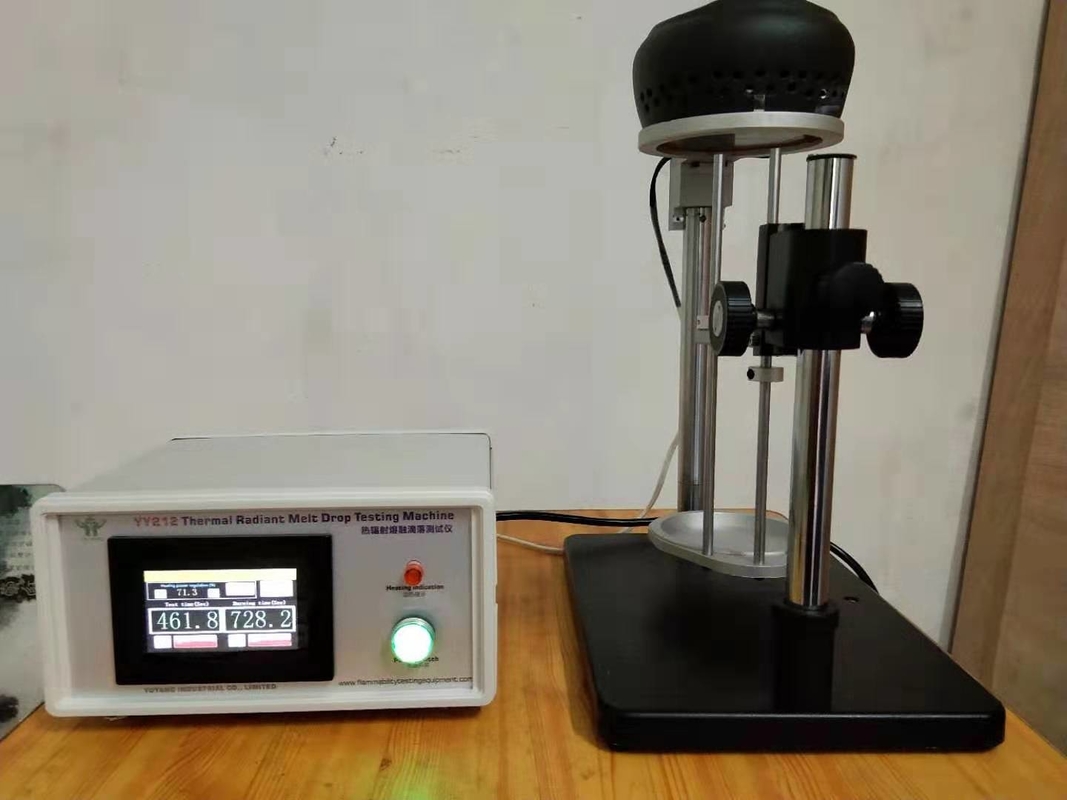

ECE R118 Annex 7, NF P92-505 থার্মাল রেডিয়েন্ট মেল্ট ড্রপ টেস্টিং মেশিন

ECE R118 Annex 7, NF P92-505 থার্মাল রেডিয়েন্ট মেল্ট ড্রপ টেস্টিং মেশিন

বর্ণনা:

এই মেশিন তাপ গলিত উপাদান পরীক্ষার জন্য উপযুক্ত, যাতে তাপ উৎসের প্রভাবের অধীনে বিল্ডিং উপকরণের ফোঁটা দহন বৈশিষ্ট্য খুঁজে বের করতে পারে বা না।পরীক্ষাটি নির্দিষ্ট অবস্থার অধীনে উপরের রেডিয়েটারের দীপ্তিমান তাপ উত্সের অধীনে উপাদান নমুনা:
1) মুক্তি গ্যাসের জ্বলন;
2) জ্বলন্ত বা অ জ্বলন্ত ফোঁটা;
3) ফাইবার তুলার দহন।

স্ট্যান্ডার্ড:

ECE R118 অ্যানেক্স 7-বস্তুর গলিত আচরণ নির্ধারণ করতে পরীক্ষা,

NF P 92-505 বৈদ্যুতিক রেডিয়েটর সহ ড্রিপিং পরীক্ষা, গলিত পদার্থের জন্য ব্যবহৃত

স্পেসিফিকেশন:

1. তাপের উৎস:
তাপের উত্স হল একটি বৈদ্যুতিক রেডিয়েটার যার একটি দরকারী আউটপুট 500W।বিকিরণকারী পৃষ্ঠটি 100 মিমি ব্যাস সহ একটি স্বচ্ছ কোয়ার্টজ প্লেট দিয়ে তৈরি;এটি বৈদ্যুতিক প্রতিরোধের তারের কুণ্ডলী দ্বারা এবং অবাধ্য বন্ধনীর একটি সর্পিল খাঁজে উত্তপ্ত হয়।

2. নমুনা ধারক:
নমুনাগুলির জন্য সমর্থন হল একটি ধাতব রিং, এই সমর্থনের উপরে স্টেইনলেস স্টীল-তারের তৈরি একটি গ্রিল নিম্নলিখিত মাত্রা সহ স্থাপন করা হয়েছে: অভ্যন্তরীণ ব্যাস 118 মিমি, গর্তের মাত্রা 2.10 মিমি বর্গক্ষেত্র, ইস্পাত-তারের ব্যাস 0.70 মিমি।

3. ফোঁটা সংগ্রাহক:
আধারটি হল একটি নলাকার নল যার অভ্যন্তরীণ ব্যাস 118 মিমি এবং গভীরতা 12 মিমি।আধারটি তুলো দিয়ে ভরা।

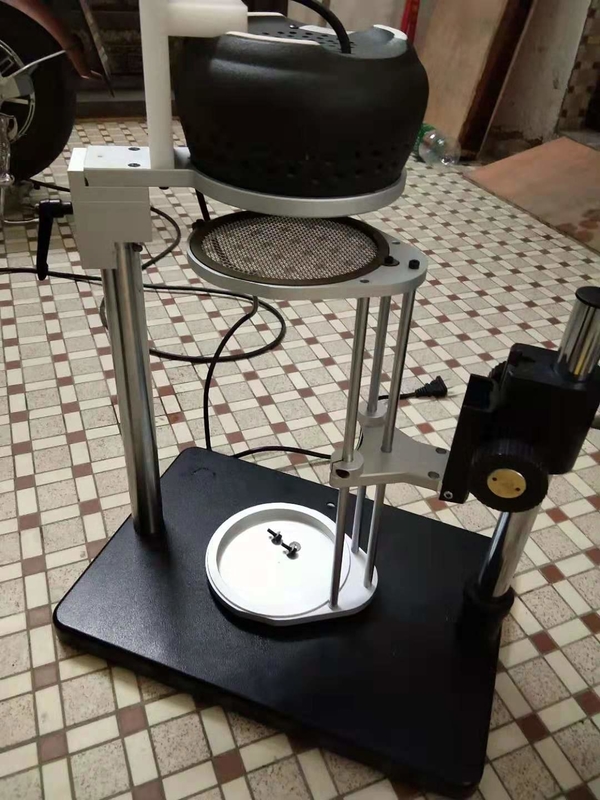

A... 400-500W রেডিয়েটার;কন্ট্রোল চেম্বারের ভিতরে, ইচ্ছামত শক্তি সেট করা যেতে পারে;

B... রেডিয়েটার অপসারণ করতে হ্যান্ডেলটি 90 ডিগ্রি ঘোরাতে পারে

C... পাওয়ার লাইন, রেডিয়েটারের সাথে নিয়ামক সংযোগ করুন।

ডি... বেস

ই... ফোঁটা সংগ্রাহক

F... হ্যান্ডেল সামঞ্জস্য করুন;ফোঁটা সংগ্রাহকের উপরের এবং নীচের উচ্চতা সামঞ্জস্য করতে ব্যবহৃত হয়।

জি... হ্যান্ডেল সামঞ্জস্য করুন;নমুনা ধারকের উপরের এবং নীচের উচ্চতা সামঞ্জস্য করতে ব্যবহৃত হয়।

H... নমুনা ধারক

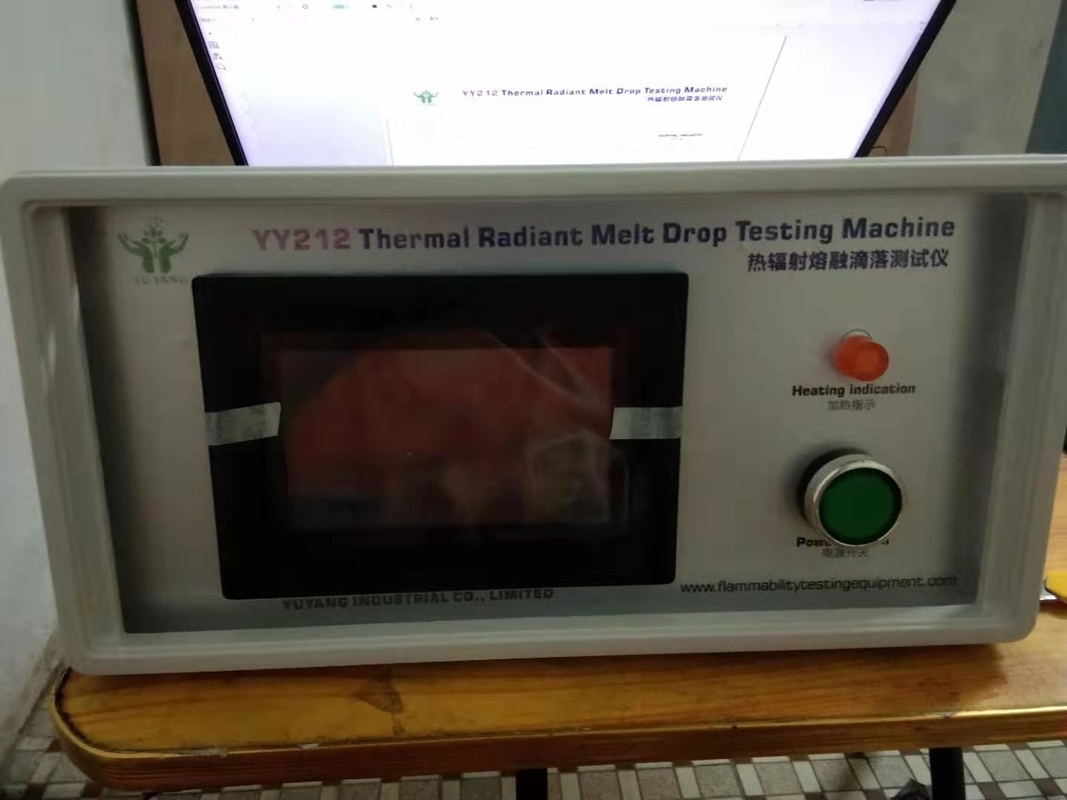

আমি… কন্ট্রোল চেম্বার

একটি… গরম করার বাতি

বি... প্রদর্শন

সি... পাওয়ার: এই বোতাম টিপুন, সিস্টেম পাওয়ার।

ডি...পাওয়ার ইনপুট

ই...ফিউজ

F...রেডিয়েটর পাওয়ার সাপ্লাই ইন্টারফেস

G... ক্রমাঙ্কন ইন্টারফেস

বৈশিষ্ট্য:

1. সমস্ত ফিক্সচার স্টেইনলেস স্টীল উপাদান তৈরি করা হয়, চেহারা সুন্দর এবং জারা প্রতিরোধের;

2. বিকিরণ বন্ধনী ঘোরানো যেতে পারে, ঘূর্ণন কোণ 90 ডিগ্রির বেশি এবং নমুনা ইনস্টল করা সহজ;

3. নমুনা ইনস্টলেশন উচ্চতা সমন্বয় করা যেতে পারে;

4. বৈদ্যুতিক শক্তি রেডিয়েটার

5. দীপ্তিমান তাপ রেডিয়েটার শক্তি নিয়ন্ত্রণ স্বয়ংক্রিয় সমন্বয় মাধ্যমে রৈখিক সমন্বয় করা যেতে পারে;

6. বিকিরণ ঢাল একটি কোয়ার্টজ গ্লাস এবং খোলার ব্যাস হল 100mm ± 5mm;

7. তাপ বিকিরণ 3W / cm³ পর্যন্ত বিকিরণ ঢাল সমতল থেকে 30mm অবস্থানে পৌঁছায়।

8. নমুনা ধারক রিং স্টেইনলেস স্টিলের তৈরি এবং ভিতরের ব্যাস 118 মিমি;

9. প্লেটের ভিতরের ব্যাস 118 মিমি, গভীরতা 12 মিমি, তুলার অভ্যন্তরীণ প্লাগটি খুলে ফেলুন।

10. গার্হস্থ্য রেডিওমিটার অন্তর্ভুক্ত: ECE R118 রাউন্ড ফয়েল হিট ফ্লো মিটার / রেডিওমিটার

পরিসীমা: 0-100 (kW/m2)

প্রাপ্তি কোণ: 180°

পরীক্ষার ধরন: মোট তাপ প্রবাহ

সময় ধ্রুবক: 1 সেকেন্ডের কম

কুলিং পদ্ধতি: জল কুলিং

নির্ভুলতা: ±3%

ফিক্সিং পদ্ধতি: ফ্ল্যাঞ্জ
