উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUYANG |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | RPT-3 |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
মূল্য: | USD4500 |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ কেস |
ডেলিভারি সময়: | ১৫ দিন |
যোগানের ক্ষমতা: | 100 সেট করে প্রতি মাসে |
কীওয়ার্ড: | secodary বর্তমান ইনজেকশন পরীক্ষা কিট | বিদ্যুৎ সরবরাহ: | AC220V ± 10%, 50Hz / 60Hz |
---|---|---|---|
ফেজ: | 3 ফেজ | ওজন: | <18kg |
রঙ: | নীল ও সাদা | ওয়ারান্টীর: | ১ বছর |
লক্ষণীয় করা: | বৈদ্যুতিক টেস্ট যন্ত্রপাতি,বৈদ্যুতিক টেস্টিং সরঞ্জাম |

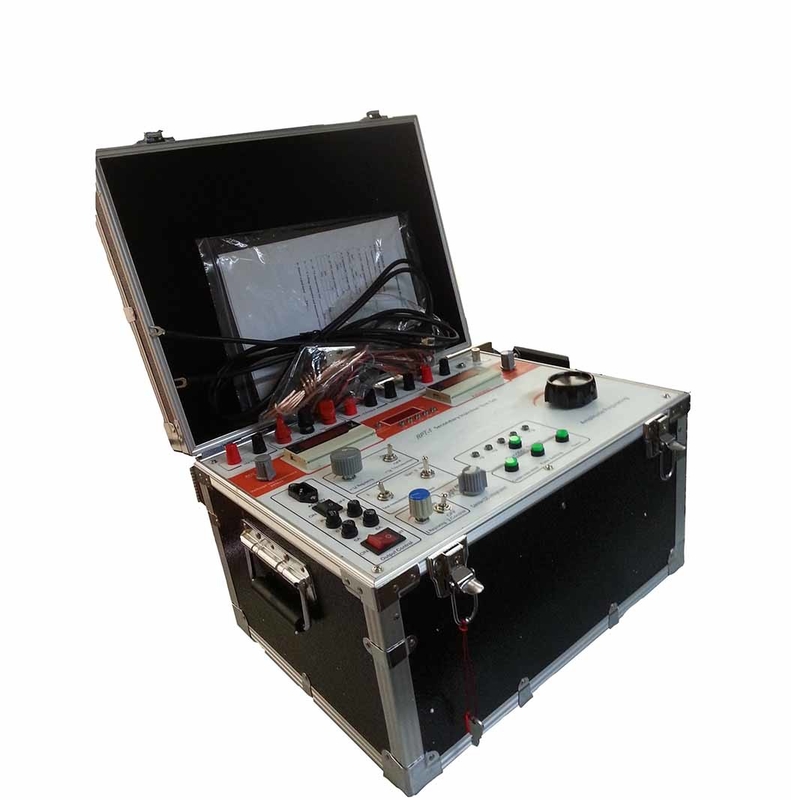

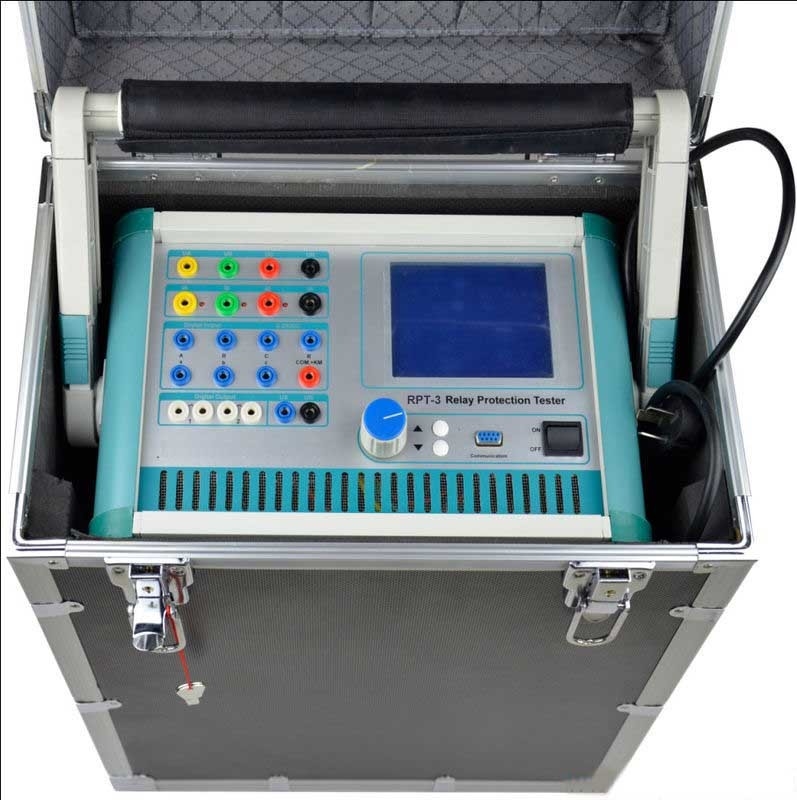

বৈদ্যুতিক সুরক্ষা রিলে তিন ফেজ সেকেন্ডারি বর্তমান ইনজেকশন টেস্ট সেট
সূচনা:
রিলে সুরক্ষা ব্যবস্থায় রিলে ইউনিট পরীক্ষা করার জন্য এই দ্বিতীয় ইনজেকশন পরীক্ষা কিট প্রয়োগ করা হয়। একই সময়ে এটি একটি সর্বজনীন তিনটি ফেজ এসি / ডিসি ভোল্টেজ উৎস বা বর্তমান উত্স হিসাবে বিবেচিত হতে পারে।
এই রিলে সুরক্ষা পরীক্ষক ভোল্টেজ এবং বর্তমান অপারেশন উপর ভিত্তি করে সুরক্ষা রিপ্লে পরীক্ষা করতে প্রয়োগ করা হয়।
3 ফেজ রিলে পরীক্ষা সেটের প্রধান ফাংশনটি হল: ভোল্টেজ এবং বর্তমান অপারেশন রিলেস, সেকেন্ডারি সার্কিট পরিদর্শন, বর্তনী বিভক্ত পরীক্ষার ট্রিপ মান, স্যুইচ বিরক্তির সময় পরিমাপ চালু এবং বন্ধ ইত্যাদি।
এই দ্বিতীয় ইনজেকশন কিট একটি কম খরচ, সহজ অপারেশন এবং দ্বিতীয় বর্তনী পরীক্ষা জন্য নির্ভরযোগ্য কর্মক্ষমতা ডিভাইস।
II.Functions
1) এসি বর্তমান এবং ভোল্টেজ ভিত্তিক সুরক্ষা রিলে ইউনিট পরীক্ষা
2) ডিসি বর্তমান এবং ভোল্টেজ ভিত্তিক সুরক্ষা রিলে ইউনিট পরীক্ষা
3) ফ্রিকোয়েন্সি সুরক্ষা রিলে ইউনিট পরীক্ষা
4) হারমনিক সুরক্ষা রিলে ইউনিট পরীক্ষা
5) ডিফারেন্সিয়াল রিলেশান ইউনিট পরীক্ষা
6) জিরো-ক্রেন সুরক্ষা রিলে ইউনিট পরীক্ষা
7) দূরত্ব সুরক্ষা রিলে ইউনিট পরীক্ষা
8) পাওয়ার সিস্টেম নেটওয়ার্ক ফল্ট সিমুলেশন
III.Specifications:
না। | চলছে | বিশেষ উল্লেখ | |||
বিকল্প বর্তমান (এসি) আউটপুট | |||||
1 | আউটপুট সঠিকতা | 0.5magnitude | |||
2 | ফেজ বর্তমান আউটপুট (কার্যকর মান) | 0 ~ 40A | |||
3 | তিন সমান্তরাল ফেজ বর্তমান আউটপুট (কার্যকর মান) | 0 ~ 120A | |||
4 | অনুমতির অধীনে দীর্ঘ সময়ের সাথে বর্তমান সময়ের মান (কার্যকরী মান) | 10A | |||
5 | ফেজ বর্তমান সর্বোচ্চ শক্তি আউটপুট | 420VA | |||
6 | তিন সমান্তরাল ফেজ বর্তমান সর্বোচ্চ শক্তি আউটপুট | 900VA | |||
7 | তিনটি সমান্তরাল ফেজ বর্তমান সর্বোচ্চ কাজ সময় | 10s | |||
8 | ফ্রিকোয়েন্সি পরিসীমা (বেস তরঙ্গ) | 20 ~ 1000Hz | |||
9 | হারমনিক ফ্রিকোয়েন্সি নম্বর | 1 ~ 20 সময় | |||
সরাসরি বর্তমান (ডিসি) আউটপুট | |||||
1 | আউটপুট সঠিকতা | 0.5magnitude | |||
2 | বর্তমান আউটপুট | 0 ~ ± 10 এ / প্রতিটি ফেজ 0 ~ ± 30 এ / প্রতি তিন সমান্তরাল | |||
3 | লোড ভোল্টেজের সর্বোচ্চ আউটপুট | 20V | |||
ভোল্টেজ আউটপুট বিকল্প | |||||
1 | আউটপুট সঠিকতা | 0.5magnitude | |||
2 | ফেজ ভোল্টেজ আউটপুট (আরএমএস) | 0 ~ 120 ডি | |||
3 | লাইন ভোল্টেজ আউটপুট (আরএমএস) | 0 ~ 240 ভি | |||
4 | ফেজ ভোল্টেজ / লাইন ভোল্টেজ পাওয়ার আউটপুট | 80VA / 100VA | |||
5 | ফ্রিকোয়েন্সি পরিসীমা (বেস তরঙ্গ) | 20 ~ 1000Hz | |||
6 | হারমনিক ফ্রিকোয়েন্সি নম্বর | 1 ~ 20 বার | |||
সরাসরি ভোল্টেজ আউটপুট | |||||
1 | আউটপুট সঠিকতা | 0.5magnitude | |||
2 | ফেজ ভোল্টেজ আউটপুট প্রশস্ততা | 0 ~ + 160 ভি | |||
3 | লাইন ভোল্টেজ আউটপুট প্রশস্ততা | 0 ~ + 320v | |||
4 | ফেজ ভোল্টেজ / লাইন ভোল্টেজ পাওয়ার আউটপুট | 70VA / 140VA | |||
সুইচ পরিমাণ এবং সময় পরিমাপ | |||||
1 | পরামিতি ইনপুট সুইচ | 7 উপায়; খালি যোগাযোগ: 1 ~ 20mA, 24v পাওয়ার যোগাযোগ অ্যাক্সেস: "0": 0 ~ 6V; "1": + 11 V ~ + 250V | |||
2 | পরামিতি আউটপুট সুইচ | 2 দম্পতি ডিসি: 220V / 0.2A; এসি: 220V / 0.5A | |||
3 | সময় পরিমাপ | মেজরিং পরিসীমা: 0.1ms ~ 9999স / 0.1ms |
