উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUYANG |
সাক্ষ্যদান: | ISO15579, ISO679, ISO7438, ISO6892, EN100021-1, ASTM E8M, JIS Z2241-1998, ISO75000-1, ISO4012, ISO1006 |
মডেল নম্বার: | YYL040 |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ কেস |
ডেলিভারি সময়: | 20-25 দিন |
পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, টি / টি, এল / সি, |
যোগানের ক্ষমতা: | প্রতি মাসে 3 সেট |
পণ্যের নাম: | Tensile পরীক্ষার যন্ত্র | ব্যবহার: | ইলেক্ট্রো-হাইড্রোলিক কন্ট্রোল |
---|---|---|---|
ধারণক্ষমতা: | 2000KN | লোড রেজল্যুশন: | 1/200000 |
লোড সঠিকতা: | ≤ ± 1% | বিকৃতি সঠিকতা: | ≤ ± 1% |
সর্বোচ্চ। প্রসার্য স্থান: | 750mm | ক্ষমতা: | 380V ± 10% |
লক্ষণীয় করা: | টেক্সটাইল ল্যাব যন্ত্রপাতি,সার্বজনীন প্রসার্য মেশিন |
2000KN কম্পিউটার কন্ট্রোল ইলেক্ট্রো-হাইড্রোলিক সার্ভার ইউনিভার্সাল টেস্টিং মেশিন
অ্যাপ্লিকেশন:
কম্পিউটার কন্ট্রোল Servo হাইড্রোলিক ইউনিভার্সাল টেস্টিং মেশিন পূরণের নিশ্চিত করা হয়
ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, এএসটিএম E8M, জিস Z2241-1998,
ISO75000-1, ISO4012, ISO10065 এবং অন্যান্য আন্তর্জাতিক এবং জাতীয় স্পেসিফিকেশনগুলি যা ধাতব এবং অ-ধাতব পদার্থগুলির জন্য বিভিন্ন পরীক্ষার সংমিশ্রণ যোগ করে টান, কম্প্রেশন, নমন, শিয়ার এবং অন্যান্য পরীক্ষার জন্য উপযুক্ত। এটা টেস্ট লোড প্রদান করার জন্য তেল সিলিন্ডার মধ্যে পিস্টন চালনা করার জন্য জলবাহী শক্তি প্যাক গ্রহণ। লোড সেল এবং ফটোইলেক্ট্রিক এনকোডার ব্যবহার করে, কম্পিউটার টেস্টিং প্যারামিটার যেমন টেস্টিং লোড, পিস্টন স্ট্রোক, নমুনা বিক্রিয়া এবং বিভিন্ন ধরনের টেস্টিং রেভারেজ ইত্যাদি দেখায়। এই মেশিনটি সার্ভার কন্ট্রোল মোড এবং দৃঢ় ফাংশন সফ্টওয়্যার দিয়ে কম্পিউটার ডেটা প্রসেসিং করে। এবং পরীক্ষার রিপোর্ট সমস্যা। উইন্ডোজ সিস্টেমের উপর ভিত্তি করে সফ্টওয়্যারটি পরীক্ষা ফলাফল স্বয়ংক্রিয় হিসাব করতে সক্ষম, অর্থাৎ প্রসার্য শক্তি; ঊর্ধ্ব / নিম্ন ফলন শক্তি, অ আনুপাতিক চাপ পয়েন্ট ইত্যাদি রিপোর্ট তৈরি ফাংশন প্রয়োজনীয় বিন্যাসে পরীক্ষার রিপোর্ট করতে খুব সহজ করে তোলে। এটি ইস্পাত ও লোহা কারখানা, বৈজ্ঞানিক গবেষণা প্রতিষ্ঠানের ল্যাবরেটরিজ, অবকাঠামো নির্মাণ অঙ্গ, যন্ত্রপাতি এবং গবেষণা ও শিক্ষার জন্য শিক্ষা ইত্যাদি দায়ের করার জন্য প্রয়োজনীয় যন্ত্রপাতি পরিদর্শন করা প্রয়োজন।

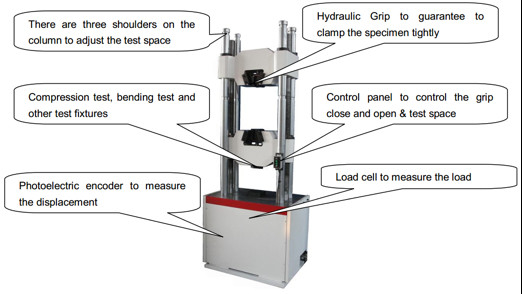

লোড ফ্রেম:
দৃঢ় চার-কলাম এবং দুইটি ধাক্কা নির্মাণ এবং কম্প্যাক্ট নকশা
দ্বৈত কর্মক্ষেত্র নকশা: চাপ জন্য উচ্চ, কম্প্রেশন বা নমন পরীক্ষার জন্য নিম্ন
চলন্ত নিম্ন ক্রসহেড অপারেশন ব্যতিক্রমী স্বচ্ছন্দতা প্রদান
স্পষ্টতা লোড কোরের মাধ্যমে সঠিক বল পরিমাপ
সন্নিবেশ এবং নমুনা লোডিং সহজ পরিবর্তন জন্য উন্মুক্ত সামনে জলবাহী ওয়েজ Grips সঙ্গে
ইন্টিগ্রেটেড স্থানচ্যুতি ছবির সংকেত এনকোডার
সিলিন্ডার মেশিনের নীচে মাউন্ট করা
মেশিন বৈশিষ্ট্য:
1. লোড পরিমাপ: উচ্চ নির্ভুলতা, নির্ভরযোগ্যতা এবং সঙ্গতি নিশ্চিত করতে লোড সেল গ্রহণ;
লোড পূরণ বা নিম্নলিখিত স্ট্যান্ডার্ডগুলি ছাড়িয়ে গেছে: ASTM E4, ISO75000-1, EN 10002-2, BS1610, DIN
51221।
2. স্থানচ্যুতি পরিমাপ: উচ্চ নির্ভুলতা এবং স্থায়িত্ব সঙ্গে অপটিক্যাল এনকোডার গ্রহণ;
3. স্ট্রেন পরিমাপ: উচ্চ নির্ভুলতা ইলেকট্রনিক এক্সটেনসোমোমেটেড অ্যাডাপ্টর: স্ট্রেন পরিমাপ পূরণ বা
নিম্নলিখিত স্ট্যান্ডার্ডগুলি অতিক্রম করে: ASTM E83, ISO 9513, EN 3846 এবং EN 1002-4।
4. কম্প্যাক্ট গঠন: দ্বৈত টেস্টিং স্পেস এবং পরীক্ষার স্থান সমন্বয় সহজ সঙ্গে বিভিন্ন পরীক্ষা বহন
বিভিন্ন দৈর্ঘ্য নমুনা; মেশিনে চারটি কলাম এবং দুটি দৃঢ় দৃঢ়তা দিয়ে স্ক্রু;
5. ক্ল্যাম্প স্বয়ংক্রিয়ভাবে: নির্ভরযোগ্য হোল্ডিং সঙ্গে জলবাহী grips ব্যবহার করে;
6. মাল্টি-সুরক্ষা: সফ্টওয়্যার এবং হার্ডওয়্যার দ্বারা ওভার লোড সুরক্ষা; পিস্টন অবস্থান-সীমিত সুরক্ষা
এবং নিম্ন ক্রস হেড;
7. গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী পরীক্ষার রিপোর্ট অর্জন করা যেতে পারে;
8. পরীক্ষার তথ্য ব্যবস্থাপনা: অ্যাক্সেস, এক্সেল এবং অন্যান্য ধরনের ধরনের সফটওয়্যার ব্যবহার করে যোগাযোগ করুন
পরীক্ষা বেস বেস;
9. তাপমাত্রা এবং ভোল্টেজ সামান্য প্রভাব সঙ্গে স্থিতিশীল কর্মক্ষমতা;
10. মাল্টিপল সার্ভার নিয়ন্ত্রণ মোড: লোড (স্ট্রেস) কন্ট্রোল; স্থানচ্যুতি (স্ট্রোক) কন্ট্রোল, স্ট্রেন
(বিকৃতি) নিয়ন্ত্রণ লোড রাখা, স্থানচ্যুতি পালন, কাস্টমাইজড প্রোগ্রামিং কন্ট্রোল ইত্যাদি
রক্ষা:
ওভারলোড সুরক্ষা: যখন পরীক্ষার লোড ২% -5% সর্বোচ্চ। লোড হবে, সিস্টেম আনলোড হবে।
স্ট্রোক সুরক্ষা: যখন ঊর্ধ্ব সীমিত অবস্থানে রাম আসে, তেল পাম্প মোটর থামাতে হবে
নিয়ন্ত্রণ ইউনিট:
1. কনস্ট্যান্ট গতি পিস্টন স্ট্রোক নিয়ন্ত্রণ:
কন্ট্রোল রেঞ্জ: রাম স্ট্রোক গতি
সেটিং পরিসীমা: 0.5 ~ 50mm / মিনিট
2. কনস্ট্যান্ট স্পিড লোড কন্ট্রোল: কন্ট্রোল রেঞ্জ: 2 ~ 100% সম্পূর্ণ স্কেল লোড
3. স্থানচ্যুতি পালন নিয়ন্ত্রণ
4. লোড রাখার নিয়ন্ত্রণ
5. কনস্ট্যান্ট স্পিড স্ট্রেন নিয়ন্ত্রণ পরিসীমা: 5 ~ 100% পূর্ণ স্কেল স্ট্রেন
6. ইমারজেন্সি শাট ডাউন বোতাম এবং ওভার লোড সুরক্ষা (অটো স্টপ) ফাংশন সজ্জিত এবং নির্দিষ্ট অবস্থান স্বয়ংক্রিয়ভাবে ফিরে।
7. অপারেশন কন্ট্রোল মোড: অটো / ম্যানুয়াল ফাংশন পরিবর্তনশীল
8. স্বয়ংক্রিয় বিন্দু: নমুনা বিরতির সময় পরীক্ষক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
9. টেস্টিং প্যারামিটার প্রদর্শন: কম্পিউটার থেকে প্রদর্শন এবং সুইচ করার জন্য উপলব্ধ মান এবং রিয়েল টাইম বক্র (লোড এবং স্ট্রোক)। এছাড়াও প্রতান গণনা করা যেতে পারে।
প্রধান প্রযুক্তিগত নির্দিষ্টকরণ:
সর্বোচ্চ লোড: 2000KN
লোড পরিসীমা: 20-2000kN
লোড রেজল্যুশন: 1/200000
লোড নির্ভুলতা: ≤ ± 1%
বিকৃতি সঠিকতা: ≤ ± 1%
ড্রাইভিং পদ্ধতি: হাইড্রোলিক সিস্টেম
পরীক্ষা curves 'মোড: লোড - বিকৃতি, লোড সময়, লোড-স্থানচ্যুতি, স্ট্রেস-স্ট্রেন, সময় স্ট্রেস,
সময় স্ট্রেন, বিকৃতি-সময়, স্থানচ্যুতি-সময়, ইত্যাদি
বেগ ডিসপ্লে মোড: লোডিং বেগ, স্ট্রেন বেগ
কম্পিউটারের সাথে প্রক্রিয়া করা প্যারামিটার: ঊর্ধ্ব ও নিম্ন উত্পাদন পয়েন্ট শক্তি রেহ ও রেএল, সর্বোচ্চ। লোড পয়েন্ট,
ভাঙ্গা শক্তি, চাপ, অঙ্গবিকৃতি, প্রতান হার, ইলাস্টিক মডুলাস & বি.পি.0.২.
কন্ট্রোল মোড: স্থানচ্যুতি নিয়ন্ত্রণ; লোড কন্ট্রোল; চাপ নিয়ন্ত্রণ; স্ট্রেস কন্ট্রোল
সর্বোচ্চ। প্রসার্য স্থান: 750mm
ফ্ল্যাট নমুনা জন্য clamps: বেধ 0 - 40mm
বৃত্তাকার নমুনা জন্য ক্ল্যাম্প: ব্যাস Ø 12-60mm
সর্বোচ্চ। কার্যকরী কম্প্রেশন স্থান: 600mm
কম্প্রেশন প্লেট ব্যাস: Ø 148mm
সর্বোচ্চ। পরীক্ষা কার্যকর স্থান নমন: 600mm
রাম স্ট্রোক: 250mm
Crosshead উত্তোলন গতি: 280mm / মিনিট
টেস্টিং গতি নিয়ন্ত্রণ পরিসীমা: 0.5-50 মিমি / মিনিট
লোড পরিমাপ মোড: লোড সেল
স্থানচ্যুতি পরিমাপ মোড: ফোটো ইলেকট্রিক এনকোডার
বিকৃতি পরিমাপ মোড: Extensometer
পাওয়ার সাপ্লাই: 380 ভিএসি, 50 হেক্টর, 3-ফেজ
স্ট্যান্ডার্ড আনুষাঙ্গিক:
1. বৃত্তাকার নমুনা (দিয়া।) Φ12 ~ Φ26mm, Φ26 ~ Φ40mm, Φ40 ~ Φ60mm 3 সেট জন্য গিয়ার
ফ্ল্যাট নমুনা (বেধ) 0 ~ 20 মিমি, 20-40 মিমি 2 সেট জন্য কুশলী
2. নমন সংযুক্তি 1 সেট
3. কম্প্রেশন প্লেট Dia। 148 মিমি 1 সেট
4. লোড সেল 1 সেট
ফ্ল্যাট লোড কোষ + / 1000kN, প্রসার্য ও কম্প্রেশন টাইপ
5. বৈদ্যুতিন Extensometer 1 পিসি
সাধারণত গেজ দৈর্ঘ্য 50mm, ভ্রমণ 25mm প্রস্তাব।
6. উচ্চ নির্ভুলতা photoelectric এনকোডার 1 সেট
স্থানচ্যুতি পরিমাপ
7. উচ্চ চাপ জলবাহী প্যাক 1 সেট
হাইড্রোলিক প্যাক হাইলডুলিপি লোড এবং clamping নমুনা জন্য।
8. হাত নিয়ন্ত্রণ বাক্স
এটি ক্রসহাইডের উপরে ও নিচে নিয়ন্ত্রণ করতে পারে এবং নমুনা জলবাহীভাবে বেষ্টন করতে পারে।
9. ইংরেজি সংস্করণ সফটওয়্যারের সাথে কম্পিউটার সিস্টেম (এলসিডি মনিটর সহ)
প্রিন্টার: এইচপি রং ডেস্ক ডেস্ক
সফটওয়্যার (বিশদ বিবরণের জন্য, অনুগ্রহ করে দেখুন অনুচ্ছেদ -1)
উইন্ডোজ 7 অপারেটিং সিস্টেম ইংরেজি, সামঞ্জস্যপূর্ণ পরীক্ষা সফ্টওয়্যার মান, স্পেসিফিকেশন এবং পরীক্ষা তারিখ প্রদান
ডাটাবেস ব্যবস্থাপনা অধীনে, সফ্টওয়্যার প্রসার্য শক্তি, ঊর্ধ্ব এবং নিম্ন উত্পাদন লোড প্রদর্শন করতে পারেন,
স্থিতিস্থাপক মডুলাস, প্রমাণ শক্তি, ফ্র্যাকচারের পরে প্রতীয়মান, ম্যাক্স বোঝা. অন্যান্য পরামিতি হতে পারে
সফ্টওয়্যার দ্বারা স্বয়ংক্রিয়ভাবে পরিমাপিত এবং গণনা করা হয় যা লোড-বিকৃতির পরীক্ষার ঘূর্ণন প্রদর্শন করতে পারে,
লোড-টাইম, লোড-ডিসপ্লেসমেন্ট, স্ট্রেস-স্ট্রেন, ডেপোটারেশন-টাইম, ডিসপ্লেসমেন্ট-টাইম, লোড স্ট্রেন ইত্যাদি
পরীক্ষার রিপোর্ট গ্রাহকের অনুরোধ হিসাবে সম্পাদিত হতে পারে।
ANNEX-1: সফ্টওয়্যার ভূমিকা:
সফটওয়্যার:
নিয়ন্ত্রণ সহজ এবং বন্ধুত্বপূর্ণ ইন্টারফেস
উইন্ডোজ ভিত্তিক ইন্টারফেস, ব্যবহার সহজ অপারেটর অধিকাংশ জন্য উপযুক্ত, বিভিন্ন ফাংশন পৌঁছানোর সহজ এবং দ্রুত
অভ্যাস।
সম্পূর্ণ ডিজিটাল প্রদর্শন এবং কম্পিউটার নিয়ন্ত্রণ
বিশেষ পরীক্ষার মেশিন কন্ট্রোলার গ্রহণ, দ্রুত প্রতিক্রিয়া এবং পরামিতি সমাবেশে নির্ভরযোগ্য। বুঝতে পারি
ডিজিটাল সমন্বয় এবং লোড, DEFORM এবং ডিসপ্লেসমেন্টের পাশাপাশি পিআইডি প্যারামিটারও শূন্য
সামঞ্জস্য।
ম্যানুয়াল বা পরীক্ষার প্রক্রিয়া প্রোগ্রাম নিয়ন্ত্রণ
সফ্টওয়্যার মাল্টি কার্যকরী নিয়ন্ত্রণ মোড উপলব্ধ: লোড (স্ট্রেস) কন্ট্রোল; স্থানচ্যুতি (স্ট্রোক)
নিয়ন্ত্রণ, স্ট্রেন (বিকৃতি) নিয়ন্ত্রণ। লোড রাখা, স্থানচ্যুতি পালন, কাস্টমাইজড প্রোগ্রামিং
নিয়ন্ত্রণ, ইত্যাদি
স্টোক নিয়ন্ত্রণ মোডে, অপারেটর কাস্টমাইজড টেস্ট স্পিড সংজ্ঞায়িত করতে পারে বিভিন্ন পরীক্ষার মান অনুযায়ী।
প্রিসেট সীমা পজিশন এবং রিটার্ন পজিশন নিরাপত্তা সুরক্ষিত হবে এবং স্বয়ংক্রিয়ভাবে পরে ক্রসহেডটি ফেরত দেবে
পরীক্ষা সমাপ্ত প্রোগ্রাম কন্ট্রোল মোডে, টেস্টিং মেশিন শর্তসাপেক্ষ প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হয়, অপারেটর পরীক্ষার প্রক্রিয়া নিয়ন্ত্রণ করতে প্রতিটি শর্তকে ইনপুট করতে পারে এবং সফ্টওয়্যার এই ফাংশনের মাধ্যমে ধ্রুবক প্যারামিটার নিয়ন্ত্রণ বুঝতে পারে।
মাল্টিলেভেল অনুমোদন অ্যাক্সেস
সফ্টওয়্যার মেশিনের ক্রমাঙ্কন প্যারামিটার রক্ষা করার জন্য বিভিন্ন অ্যাক্সেস স্তরের নিয়ন্ত্রণ। নির্ভরযোগ্য
সফ্টওয়্যার রক্ষণাবেক্ষণ জন্য তথ্য নিরাপত্তা এবং সহজ সুরক্ষিত
ডায়াগ্রামিং ফাংশন এর পারফরমেন্স
টেস্টিং ডায়াগ্রাম অনলাইন প্রদর্শন এবং প্রজনন বুঝতে পারি।
যে কোন স্থানে যে কোনো স্থানে পরীক্ষা ডায়াগ্রামটি জুম বা আউট করুন।
ডিসপ্লে রেজোলিউশন অনুযায়ী অটো স্যুট ডায়াগ্রাম।
প্রতিটি বিন্দুতে পরীক্ষার ফলাফল পরীক্ষা করার জন্য নির্দেশক নির্দেশক নির্দেশ করে।
এক্সেল, ওয়ার্ড এবং টেমপ্লেট হিসাবে টেস্ট রিপোর্ট তৈরি করা
সফ্টওয়্যারটি পরীক্ষা রিপোর্ট তৈরির বিভিন্ন উপায় প্রদান করে
একক উপাদান পরীক্ষা রিপোর্ট
ব্যাচ উপাদান পরীক্ষার রিপোর্ট
কাস্টমাইজড টেস্ট রিপোর্ট
কো-অর্ডিনেটস পয়েন্ট টেস্ট রিপোর্ট
টেস্ট Curves:
লোড টাইম
এক্সটেনশন-টাইম
লোড এক্সটেনশন
লোড স্থানচ্যুতি
স্ট্রেস-বিকৃতি
ইত্যাদি
প্রধান ইন্টারফেস
130 টি এএসটিএম, আই এস এ, ডিন, ইত্যাদি মান এম্বেড করা হয়
এক্সটেনসোমিটার 8 পিসি সঙ্গে এক মেশিন
লোড কোষের 4 টি পিসি সহ এক মেশিন
এক্সেল, শব্দ এবং টেমপ্লেট টেস্ট রিপোর্ট, এবং রিপোর্টটি কাস্টমাইজড করা যাবে।
