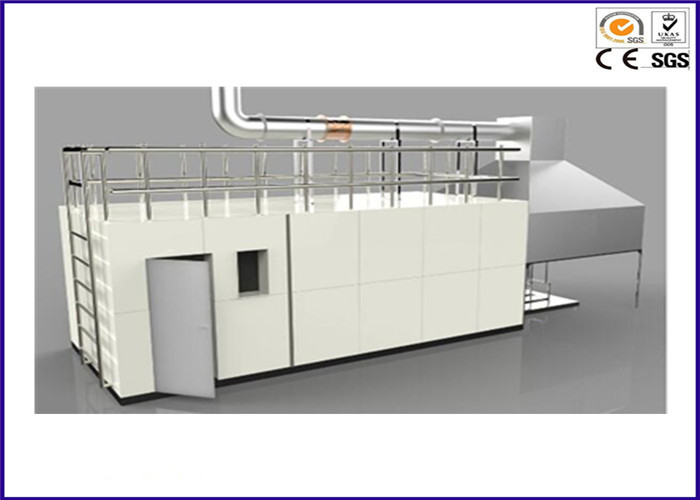

16 CFR1633 গদি খোলা শিখা পরীক্ষা মেশিন, ফায়ার টেস্টিং যন্ত্রপাতি

16 CFR1633 গদি খোলা শিখা পরীক্ষা মেশিন, ফায়ার টেস্টিং যন্ত্রপাতি

উদ্দেশ্য:

এই অংশ 1633 জালিয়াতি প্রয়োজনীয়তা প্রতিষ্ঠিত করে যা সমস্ত গদি সেট বিক্রয় বা বাণিজ্য মধ্যে ভূমিকা আগে দেখা করতে হবে। যন্ত্রটির উদ্দেশ্য একটি ত্রিশ-মিনিটের পরীক্ষার সময় একটি গদি সেট দ্বারা উত্পন্ন আগুনের আকার সীমিত করে গদি আগুনের সাথে সম্পর্কিত মৃত্যু এবং আঘাতের কমাতে হয়।

মেশিনটি একটি গদি বা গড সেটের জ্বালানী প্রগতি এবং শক্তির আউটপুট মূল্যায়ন করার জন্য ব্যবহৃত হয় যখন এটি একটি বেদনাদায়ক উত্সের উৎসের সাথে আনয়ন করা হয়। 16 সিএফআর অংশ 1633 মার্কিন যুক্তরাষ্ট্রের একটি ফেডারেল স্ট্যান্ডার্ড এবং সমস্ত উত্পাদন বা আমদানি গদি এবং গদি সেট এই মান পূরণ করা আবশ্যক।

মান:

16 CFR অংশ 1633 "গাদাগাদি সেট Flammability (খোলা শিখা) জন্য আদর্শ"।

বৈশিষ্ট্য:

গদি বা গদি সেটটি একটি ইস্পাত খড়ের উপরে অবস্থিত এবং ২ টি কে-আকৃতির বার্নারের সাথে ২7 কিলোমিটারের মোট বার্নার তাপ আউটপুট প্রকাশ করে। পার্শ্ব বার্নার 50 সেকেন্ডের জন্য প্রয়োগ করা হয় এবং উপরের বার্নারটি 70 সেকেন্ডের জন্য প্রয়োগ করা হয়। আগুন তারপর অবাধে বিকাশ করার অনুমতি দেওয়া হয়। পরীক্ষার সময় উত্পাদিত ধোঁয়া গ্যাসগুলি হাউড এবং এক্সহাস্ট সিস্টেম দ্বারা সংগ্রহ করা হয় যেখানে নমুনার গ্যাস বিশ্লেষণের জন্য নেওয়া হয়। তাপ মুক্তি হার ক্রমাগত পরিমাপ করা হয়। তাপ মুক্তির শিখর হার 200 কিলোওয়াট অতিক্রম করতে পারে না এবং পরীক্ষার প্রথম 10 মিনিটের মধ্যে মোট তাপমাত্রা 15 এমজে ছাড়িয়ে নাও হতে পারে।

পরীক্ষা পদ্ধতি:

§ 1633.7 এ বর্ণিত পরীক্ষার পদ্ধতি নমুনা নমুনার নমুনার নমুনাটিকে অগ্নিনির্বাচিত নমুনার উত্সাহিত করে একটি নির্দিষ্ট জ্বলন্ত ইগনিশন উত্সে প্রকাশ করে এবং এটি বায়ুচলাচলযুক্ত, নিয়ন্ত্রিত পরিবেশগত অবস্থার অধীনে অবাধে বার্ন করার অনুমতি দেয়। জ্বলন্ত ইগনিশন উৎস প্রোপেন বার্নারের একটি জোড়া হতে হবে। এই বার্নার্স নমুনা উপরের এবং পক্ষের বিভিন্ন সময় জন্য বিভিন্ন fluxes চাপা। এই এক্সপোজারের সময় এবং পরে, পরিমাপের সময় থেকে নির্ভরশীল তাপ রিলিজ হারের পরিমাপ করা হবে, আগুন দ্বারা উত্পন্ন শক্তির পরিমাণ নির্ধারণ করা হবে। তাপ মুক্তির হার অক্সিজেন ব্যবহার ক্যালরিমিট্রি দ্বারা পরিমাপ করা আবশ্যক

প্রযুক্তিগত প্রয়োজনীয়তা:

30 মিনিটের পরীক্ষায় যে কোনও সময়ে তাপ মুক্তির সর্বোচ্চ হার 200 কিলোওয়াট ('কেউডব্লিউ') অতিক্রম করবে না;

পরীক্ষার প্রথম 10 মিনিটের জন্য মোট তাপ মুক্তি 15 মেগাওয়াউল ("এমজে") অতিক্রম করবে না।

প্রধান পরামিতি:

পরীক্ষার যন্ত্রটিতে পরীক্ষা কক্ষ, কন্ট্রোল চেম্বার, এক্সস্ট ডাস্ট, এক্সহাস্ট ফিউম-সংগ্রহ হুড, ডেটা অধিগ্রহণ সিস্টেম এবং ইত্যাদি অন্তর্ভুক্ত রয়েছে।

1. জ্বলন চেম্বার (পরীক্ষা ঘর, গ্রাহক এটি নিজে তৈরি করে) এবং গ্যাস সংগ্রহকারী হুড: আকার 3048 * 3658 * 2438 মিমি (দৈর্ঘ্য x প্রস্থ x উচ্চতা)।

2. ডোমেস্টিক অক্সিজেন বিশ্লেষক:

আউটপুট: 4-20mA, দুটি উপায় রিলে এলার্ম

পরিমাপ পরিসীমা: 0 ~ 25% VOL, সঠিকতা: 0.5FS;

পাওয়ার সাপ্লাই: 220VAC

প্রতিক্রিয়া সময়: 3 সেকেন্ড

সঠিকতা: ± 1% F • এস

3. টি আকৃতির বার্নার্স:

1) শীর্ষ পৃষ্ঠার বার্নার, উপরের পৃষ্ঠের বার্নারের টি মাথা (অনুভূমিক বার্নার) প্রতিটি প্রান্তে গ্যাস টাইট প্লাগ সহ 305 ± 2 মিমি লম্বা হবে। টিটির প্রত্যেক পাশে 135 গর্তের দৈর্ঘ্য (8.5 মিমি ± 0.1 মিমি পৃথক) সমানভাবে 17 গর্ত থাকবে। প্রতিটি পাশের গর্তগুলি বার্নার হেডারের কেন্দ্রস্থল থেকে 8.5 মিমি শুরু হবে। গর্তগুলি # 56 ড্রিল দিয়ে ড্রিল করা হবে এবং 1.17 মিমি হতে 1.2২ মিমি ব্যাস হতে হবে। গর্ত চিত্রের সমতল 5 ° পয়েন্ট করা হবে। এই পরীক্ষার নমুনা পৃষ্ঠ উপর আরোপিত তাপ flux প্রফাইল প্রস্থ বিস্তৃত।

2) সাইড পৃষ্ঠার বার্নার, পাশের পৃষ্ঠের বার্নারের টি মাথা (উল্লম্ব বার্নার) উপরের পৃষ্ঠের বার্নারের মতোই তৈরি করা হবে, ব্যতীত তার সামগ্রিক দৈর্ঘ্য 254 ± 2 মিমি হবে। বার্নার হেডের প্রতিটি পাশে 110 মিমি দৈর্ঘ্য (8.5 মিমি ± 0.1 মিমি ব্যাসার্ধ) সমানভাবে 14 গর্ত থাকবে। গর্তগুলি # 56 ড্রিল দিয়ে ড্রিল করা হবে এবং 1.17 মিমি হতে 1.2২ মিমি ব্যাস হতে হবে। গর্ত চিত্রের সমতল 5 ° পয়েন্ট করা হবে।

4. বার্নার স্ট্যান্ড-অফ, বার্নার হেডের ইনলেট টিউবে একটি সেট স্ক্রু দ্বারা সংশোধন করা একটি কলার গঠিত, এটি একটি 3 মিমি ব্যাস স্টেইনলেস স্টীল রড ধারণ করে যা 1২.1 মিমি দ্বারা 51 মিমি (2 -2.5 মিমি) পুরু (0.5 দ্বারা 2 দ্বারা (0.08 -0.10) পুরু মধ্যে) স্টেইনলেস স্টীল প্যাড তার বার (এবং লম্বা অক্ষ) বার্নার টি টি সমান্তরাল সঙ্গে তার শেষে welded।

5. গ্যাস সরবরাহ ব্যবস্থা:

জ্বলন গ্যাস: প্রোপেন 46.5 ± 0.5 এমজে / কেজি

গ্যাস প্রবাহ সঠিকতা: ≤ 0.1l / min (যখন প্রবাহ 12.9L / মিনিট) ≤ 0.05L / মিনিট (যখন প্রবাহ 6.6 L / মিনিট)।

হার: শীর্ষ বার্নার 12.9 ± 0.1 এল / মিনিট, পার্শ্ব বার্নার 6.6 ± 0.05 এল / মি

6. রেকর্ড তথ্য অধিগ্রহণ সিস্টেম অক্সিজেন ঘনত্ব, কার্বন মনোক্সাইড ঘনত্ব, তাপমাত্রা, ধোঁয়া ঘনত্ব, তাপ মুক্তি হার, ভর ক্ষতি হার, ইত্যাদি সংগ্রহ করা যাবে।

7. ফ্যান: 2.2KW

8. শক্তি সরবরাহ: এসি 380V 50HZ
