আই এস এ 8124-4 ইমপ্রাক্ট হেড থেকে ঘূর্ণায়মান উপাদান এক্সেলেরোমিটার খেলনা পরীক্ষক সরঞ্জাম ছাড়া

আই এস এ 8124-4 ইমপ্রাক্ট হেড থেকে সুইভেল উপাদানসমূহ এক্সেলেরোমিটার খেলনা পরীক্ষার সরঞ্জাম ছাড়া

বর্ণনা:

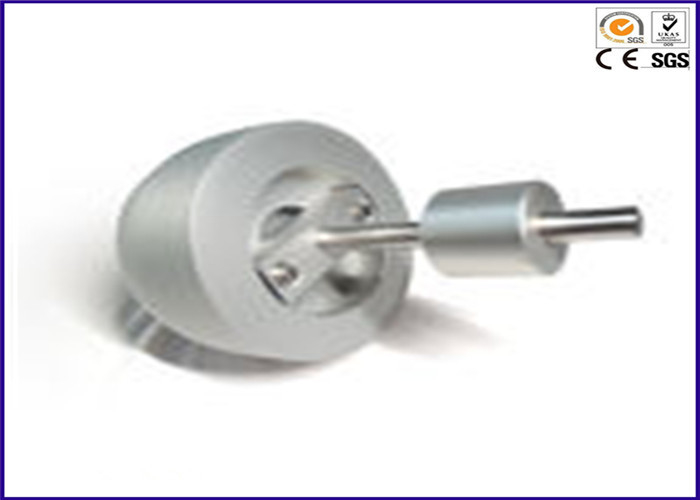

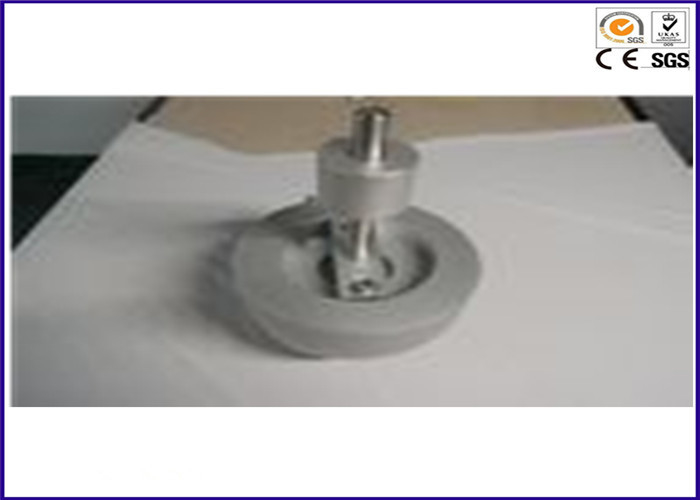

টেস্ট ভর, অ্যালুমিনিয়াম গোলক বা আধা গোলক 80 মিমি ± 3 মিমি ব্যাসার্ধ এবং 4,6 কেজি ± 0,05 কেজি এর মোট ভর (অ্যাকসিলরোমিটার সহ) পৃষ্ঠ আঘাত এবং অ্যাকসিলরোমিটার মধ্যে প্রভাব অংশ সমান এবং ভয়েস থেকে মুক্ত হবে। অ্যাকসিলরোমিটারের সাথে সংযুক্ত ক্যাবলগুলিকে এমনভাবে স্থাপন করা হবে যে ভর ভর ভর উপর প্রভাব কমিয়ে আনা হয়।

মান:

ISO8124-4 6.4.1

পদ্ধতি:

প্রস্তুতকারীর নির্দেশাবলী অনুযায়ী পরীক্ষা করার জন্য সুইং উপাদানটি একত্রিত করুন এবং ইনস্টল করুন।
সুইং এর মাধ্যমে সুইংটি সাসপেন্ড করুন যা সুইং সরবরাহ করা হয়েছে এবং সর্বাধিক উচ্চতায় এই পারমিটটি সরবরাহ করা হয়েছে। দড়াদড়ি বা তারগুলি সাসপেনশন এর মাধ্যম হলে, পরীক্ষার সময় সুইংটি মুক্তি পাওয়ার সময় মসৃণ ভ্রমণের অনুমতি দেওয়ার জন্য তাদেরকে প্রসারিত করতে হবে। যদি প্রয়োজন হয়, উদাহরণস্বরূপ, প্রতিটি দড়ি বা তারের শেষ পর্যন্ত 5 কেজি লোড করুন, এবং 6 ঘ পর্যন্ত বা রাশ বা তারগুলি সোজা হয়ে যাওয়ার আগে তা ছিটিয়ে দিন।
সেট-আপের সমস্ত অংশগুলি সামঞ্জস্য করুন যাতে পরীক্ষার ভরের জন্য স্থগিত চেইনগুলিকে সুইং এলিমেন্টের জন্য স্থগিত রাখার উপায় সমান হয়। পরীক্ষার ভরকে স্থগিত এবং সামঞ্জস্য করুন যাতে সুইং উপাদান এবং পরীক্ষা ভরের যোগাযোগ বিন্দু সমান অনুভূমিক প্লেনে থাকে যেমন টেস্ট ভরের মাধ্যাকর্ষণ কেন্দ্র। পরীক্ষার ভর জন্য চেইন পাকানো এবং পরীক্ষা ভর একটি উল্লম্ব লাইনে হ্যাঙ্গ হয় না নিশ্চিত করুন।
সুইং উপাদানগুলির পাশে একটি সূচক চিহ্ন লাগান যা শিকল, দড়ি, তারের বা অন্যান্য অ-স্থায়ী স্থগিত উপাদান দ্বারা সমর্থিত। সূচকের চিহ্নটি নিখরচায় সদস্যের যেকোনো অংশে থাকতে পারে যা অবিলম্বে নিখরচায় বিশ্রামের স্থানটিতে পিভট পয়েন্টের নীচে অবস্থিত।
সুইং উপাদান যা চেইন, দড়ি, তারগুলি বা অন্যান্য অ-স্থায়ী সাসপেন্ডিং উপাদানগুলির দ্বারা সমর্থিত হয় ভ্রমণের চাপের সাথে উত্থাপিত হবে যতক্ষণ না পিভট বিন্দু এবং সূচক মার্কের মধ্যবর্তী সাইড লাইনের প্রক্ষেপণ 60 ° ± উল্লম্ব সঙ্গে 1 °। একবার স্থগিত সদস্য পরীক্ষা অবস্থানে উত্থাপিত হয়, কিছু বক্রতা স্থগিত উপাদান উত্পাদিত হবে। একটি স্থায়ী গতিপথ প্রদান করে যে বক্রতা নির্ধারণ করতে স্থগিত সদস্য স্থিতি সমন্বয় করুন।
