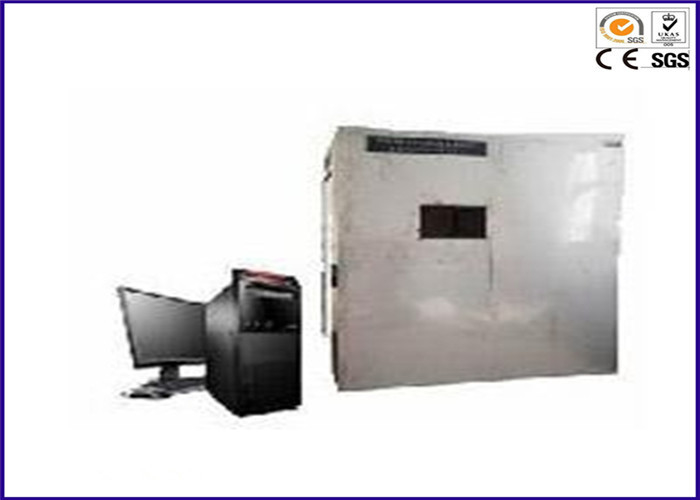

অনুভূমিক ওয়্যার টেস্টিং যন্ত্রপাতি জ্বলন স্মোক ঘনত্ব পরীক্ষক বিএস 6853 আইইসি 61034

ইলেকট্রিক বিএস 6853 আইইসি 61034 কেবল এবং ওয়্যার অনুভূমিক বার্ন স্মোক ঘনত্ব পরীক্ষা সরঞ্জাম

পরিচিতি:

ইলেকট্রিক তারের এবং তারের ধোঁয়া ঘনত্ব পরীক্ষক জিবি / T17651.1 ~ 2-1998, IEC61034- 1 ~ 2: 1997 "সংজ্ঞায়িত অবস্থার অধীনে জ্বলন্ত ক্যাবলের ধোঁয়া ঘনত্বের পরিমাপের" মেনে চলে । পরীক্ষক একটি পরীক্ষার সরঞ্জাম, যখন বৈদ্যুতিক শক্তি এবং সংকেত সংক্রমণের জন্য ব্যবহৃত তারের বা তারের একটি নির্দিষ্ট শর্তের অধীনে অনুভূমিকভাবে পুড়িয়ে ফেলা হয় তখন ধোঁয়া তৈরির পরিমাপ করা হয়। (IEC61034 এর জন্য 3m3 হতে ধোঁয়ার চেম্বারের ভলিউম প্রয়োজন।)

অ্যাপ্লিকেশন:

জাতীয় তারের শিল্প কম ধোঁয়া এবং কোন হ্যালোজেন সঙ্গে তারের এবং উপকরণ বিকাশ সংগ্রাম। এই ধরনের পণ্য মাপার জন্য তারের ধোঁয়া ঘনত্ব প্রয়োজন। ধোঁয়া ঘনত্ব পরিমাপের প্রধান নীতি হচ্ছে নির্দিষ্ট জ্বলন বা বিকিরণ অবস্থার অধীনে কেবল বা তার দ্বারা উত্পন্ন ধূমকেতুকে প্রদক্ষিণ করা আলোর মরীচি হ্রাস পায় এবং হালকা ঘনত্বের পাশাপাশি ধোঁয়া ঘনত্বেরও পরে হালকা transmittance পরিমাপ করে বের করা যায় রশ্মি. উপকরণ কেবল বা ফাইবার তারের দহন ধোঁয়া বৈশিষ্ট্যের পরীক্ষা করতে পারে, এবং রেসকিউ এলাকায় ক্যাবল প্রয়োজনীয়তা জন্য রেফারেন্স প্রদান করতে পারেন।

মানক:

গিগাবাইট / টি 17651.1 নির্ধারিত অবস্থার অধীনে জ্বলন ক্যাবলের ধোঁয়া ঘনত্ব পরিমাপ - অংশ 1: ​​টেস্ট যন্ত্রপাতি; অংশ 2: টেস্ট পদ্ধতি এবং প্রয়োজনীয়তা

গিগাবাইট / টি 17651.2 নির্ধারিত অবস্থার অধীনে বার্ন করা ক্যাবলের ধোঁয়া ঘনত্ব পরিমাপ - অংশ ২: টেস্ট পদ্ধতি এবং প্রয়োজনীয়তা

আইইসি 61034 সংজ্ঞায়িত অবস্থার অধীনে জ্বলন্ত তারের ধোঁয়া ঘনত্ব পরিমাপ

বৈশিষ্ট্য:

গঠন:

1. চেম্বার প্রতিটি প্রান্তের আকার 3000mm ± 30mm হয়। অভ্যন্তরীণ চেম্বার SUS 304 স্টেইনলেস স্টীল গঠিত হয়, ক্যালসিয়াম সিলিকেটের অগ্নিরোধী উপাদান সঙ্গে স্টাফ। বহিরাগত চেম্বার গুঁড়া লেপ প্রক্রিয়াজাতকরণ সঙ্গে লোহা গঠিত হয়।

2. অভ্যন্তরীণ মধ্যে টুলিং সব স্টেইনলেস স্টীল গঠিত হয়, সুন্দর এবং বিরোধী ক্ষয়কারক।

3. ভেন্ট গর্ত মোট এলাকা 50cm2 ± 10cm2, এবং এটি পরীক্ষা চলাকালে সবসময় খোলা হবে; গার্ড বোর্ডের উচ্চতা 1000 মিমি।

4. স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী তারের এবং তারের পরীক্ষা রাক এবং ওজন কনফিগার।

5. পরীক্ষা চেম্বারের দরজাটি অনুভূমিক অপটিক্যাল পরিমাপ সিস্টেমের আলোকে 2150 মিমি ± 100 মিমি পর্যন্ত স্থির করে ট্রান্সমিশন করার জন্য সীলমুখী এবং স্বচ্ছ উইন্ডোস (ন্যূনতম 100 মি.মি. 100 মিমি) দিয়ে বিপরীত দিকে একটি কাচ উইন্ডো দিয়ে আসে।

6. photocell এবং আলোর উৎস শারীরিক যোগাযোগ ছাড়া, প্রতিটি জানালা দুটি দেয়ালের মাঝখানে স্থাপিত হয়।

ধোঁয়া ঘনত্ব পরীক্ষা সিস্টেম:

1. হাল্কা উৎস: পরিষ্কার স্ফটিক বাল্ব এবং tungsten ফিলামেন্ট সঙ্গে হ্যালোজেন আলো; ২900 কে রঙের তাপমাত্রা; 100W, ডিসি 1২ ভি, নামমাত্র ভাস্বর ফ্লাক 2000 লিমি ~ 3000 লি।

2. হালকা ঘনত্ব পরিসীমা 0% ~ 100%

3. ধোঁয়া ঘনত্বের জন্য বিশেষ আলোর উত্স ইনস্টল করার অনুমতি দিন এবং বাইরের দেওয়ালে হাই রেজ্যুলিউশন ফটোকেল রিসিভার আমদানি করুন।

4. ল্যাবরেটরি দরজা এবং জানালা সীল গঠন দিয়ে সজ্জিত করা হয়।

5. হালকা উৎসের স্ট্যান্ডার্ড পাওয়ার হল 100W এবং স্ট্যান্ডার্ড ভোল্টেজ হলো ডিসি 1২V।

6. হাল্কা পাথ ক্রমাঙ্কন সিস্টেম: 0 ~ 100% বিন্দু ক্রমাঙ্কন।

দহন উৎস:

1. ইথাইল অ্যালকোহল 90% ± 1%; মিথাইল অ্যালকোহল 4% ± 1%; জল 6% ± 1%;

2. অ্যালকোহল বার্ন বাক্স:

3. অ্যালকোহল বার্বি বাক্স 100 মিমি ± 10 মিমি উপরে মাটিতে;
