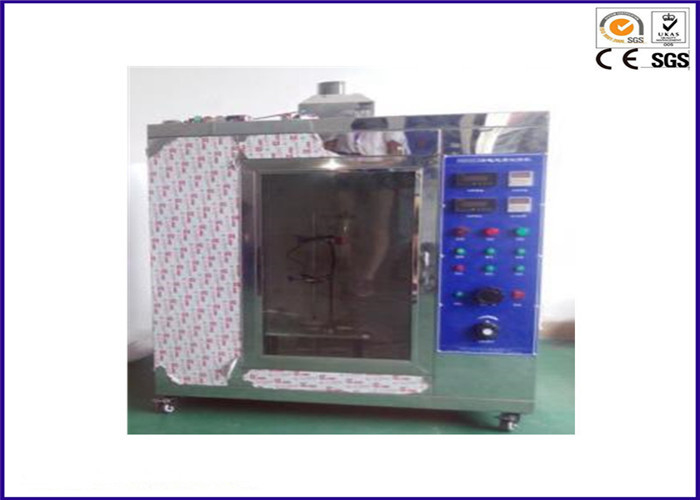

20/50 ড্রপ পরীক্ষাগার অগ্নি পরীক্ষা যন্ত্রপাতি কম ভোল্টেজ ট্র্যাকিং পরীক্ষক

20 ড্রপ বা 50 ড্রপ ল্যাবরেটরি ফায়ার টেস্টিং যন্ত্রপাতি, কম ভোল্টেজ ট্র্যাকিং পরীক্ষক

বর্ণনা:

এএসটিএম ডি 3638-92 কম ভোল্টেজ ট্র্যাকিং পরীক্ষক ভিজা / আর্দ্রতা অবস্থা, পরীক্ষা ট্র্যাকিং ইন্ডেক্স (সিটিআই) এবং অ্যান্টি-ট্র্যাকিং ইন্ডেক্স (পিটিআই) অনুকরণ করে। এটা বৈদ্যুতিক ইলেকট্রনিক পণ্য, পরিবারের বৈদ্যুতিক যন্ত্রপাতি এবং অন্যান্য পণ্য কঠিন অন্তরক উপকরণ জন্য ব্যবহৃত হয়।

পরীক্ষা পদ্ধতি:

নিয়ন্ত্রিত 2mmx5mm প্ল্যাটিনাম ইলেক্ট্রোডের উপর কঠিন বর্তনী উপাদান পৃষ্ঠের উপর, একটি নির্দিষ্ট ভোল্টেজ প্রযোজ্য এবং 30 সেকেন্ড সময় নির্ধারণ করে, 35 মিমি উচ্চতায় শূন্য ড্রপ ভলিউম (0.1% এনএইচ 4 সিএল) ড্রপ করুন, তারপর একক বিদ্যুৎ ক্ষেত্রের অধীনে কঠিন ইনসুলেশন উপাদান পৃষ্ঠার মূল্যায়ন করুন এবং মাঝারি দূষণ সহ্য ক্ষমতা, তার ট্র্যাকিং সূচক (সিটিআই) এবং অ্যান্টি-ট্র্যাকিং ইন্ডেক্স (পিটিআই) নির্ধারণ করে।

পরীক্ষার মান :

IEC60112: 2003, UL746A, এএসটিএম ডি 3638-9২, ডিআইএন 53480, জিবি 4706.1, জিবি 4207 এবং অন্যান্য সমমানের পরীক্ষা মান।

বিশেষ উল্লেখ:

1. ইলেক্ট্রোড উপাদান: প্ল্যাটিনাম / স্টেইনলেস স্টীল

2. ইলেক্ট্রোড আকার: (2mm ± 0.1 মিমি) এক্স (5mm ± 0.1 মিমি) এক্স (40mm ± 5mm), প্ল্যাটিনাম ইলেক্ট্রোড 12mm, 30 ° ± 2 ° cant

3. ইলেক্ট্রোড দূরত্ব: 4.0 মিমি ± 0.01 মিমি, কোণ 60 ° ± 5 °

4. ইলেক্ট্রোড চাপ: 1.00N ± 0.001N

5. টেস্ট সমাধান প্রতিরোধের: সমাধান একটি 0.1% ন্যাশনাল 4 সিআই, 3.95 ± 0.05 Ω. মি, সমাধান বি 1.98 ± 0.05 Ω. মি

6. ড্রপ ভলিউম: ২0 ড্রপ 0.380 ~ 0.480 জি, 50 ড্রপ 0.997 ~ 1.147 জি (নিয়মিত)

7. ড্রপ উচ্চতা: 35mm ± 5mm (নিয়মিত)

8. ড্রপ সময়: 30s ± 10.1s, ডিজিটাল প্রদর্শন, প্রিসেট, 50 ড্রপ সময় 24.5min ± 2min

9. ড্রপ পরিমাণ: 1-9999, ডিজিটাল প্রদর্শন, প্রিসেট

10. টেস্ট বাতাসের গতি: 0.2 মি / সেকেন্ড

11. টেস্ট ভোল্টেজ: 100V ~ 1000V (25V স্কেল বিভাগ, নিয়মিত)

12. পাওয়ার ভোল্টেজ ড্রপ: 8% যখন 1.0A ± 0.1A

13. বাহ্যিক চেম্বার মাত্রা: 600Wx1000Hx500D মিমি

14. এয়ার আউটলেট ব্যাস: 100mm

15. পাওয়ার সাপ্লাই: এসি 1 ফেজ 220V 50 / 60Hz 500W
