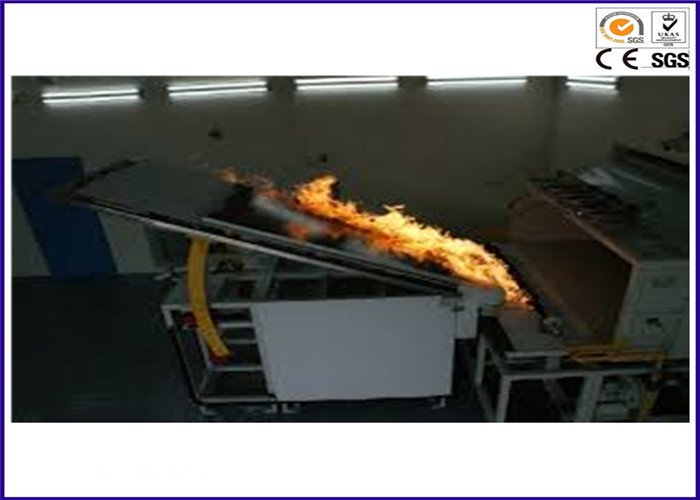

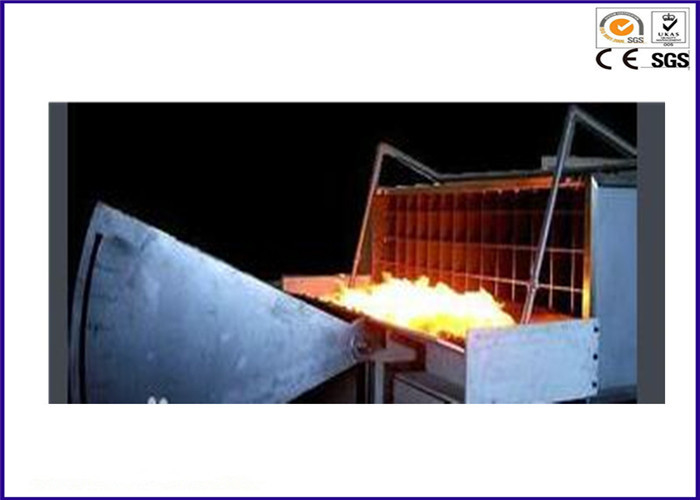

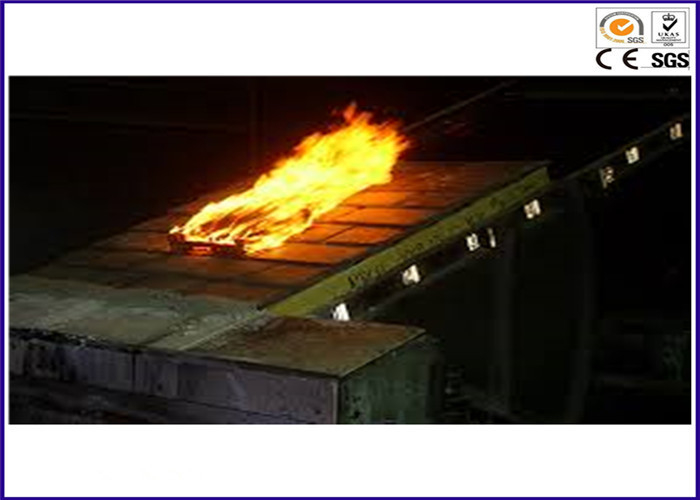

সোলার সেল ঝলমলে টেস্টিং যন্ত্রপাতি ASTM ই 108-04 ব্র্যান্ড পরীক্ষক জ্বলছে

ASTM E 108-04 সৌর সেল জালিয়াতি এবং জ্বলছে ব্র্যান্ড টেস্টিং যন্ত্রপাতি

বর্ণনা:

এই 1.82 মি, বি 2.4 মি এবং সি 3.9 এর ক্ষেত্রে অগ্নিশিখা স্প্রেড পরীক্ষায় (A ~ C ক্লাস) জন্য যোগ্যতা অর্জনের জন্য, এই সরঞ্জামটি কার্যত একটি ছাদ এবং অন্যান্য শারীরিক উপাদানের প্রতিরোধের মূল্যায়ন করার জন্য একটি বহিরাগত অগ্নিকে simulates। মি। এটি টেস্টিং উপাদানগুলির স্থানচ্যুতি এবং ছাপ কাঠামোর এক্সপোজার এবং পতনের জন্য একটি সরঞ্জাম।

স্ট্যান্ডার্ড গুলি:

উল 1730: মাল্টিফামিলি বাসস্থান এবং হোটেল / মোটিভ রুমের ব্যক্তিগত জীবিত ইউনিটগুলির জন্য স্মোক ডিটেকটর মনিটর এবং আনুষাঙ্গিক: আবাসিক টাইপ ধোঁয়া ডিটেক্টরগুলির জন্য বৈদ্যুতিকভাবে পরিচালিত বার্ষিকী।

উল 790: ছাদ আচ্ছাদন অগ্নি পরীক্ষার জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি

আইইসি 61730-2 অ্যানেক্স। এ: ফায়ার টেস্ট, স্প্রেড-অফ-ফ্লাইট এবং বার্নিং-ব্র্যান্ড টেস্ট

এএসটিএম ই 108-04: ছাদ আচ্ছাদন অগ্নি পরীক্ষার জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি

কেএস সি আইইসি 61730-2 অ্যানেক্স।: অগ্নি প্রতিরোধের পরীক্ষা, স্প্রেড-অফ-ফ্লাইট এবং বার্নিং-ব্র্যান্ড টেস্ট।

বিশেষ উল্লেখ :

সরঞ্জাম পরীক্ষা করার জন্য একটি টেস্ট রুম

- উপাদানটি ফায়ারফ্রফ urethane সহ স্যান্ডউইচ প্যানেল সহ ন্যূনতম অগ্নি-প্রমাণ উপাদান থাকা উচিত। (গ্লাস উলের গঠিত একটি স্যান্ডউইচ প্যানেল প্রস্তাবিত)

- পরিমাপ: 7,000 (ওয়াট) × 4,000 (ডি) × 4,000 (এইচ) বা বৃহত্তর

টেস্ট ডেক

ঈভ

এয়ার নাল

নন-কম্পিউটিংবল বোর্ড

অটো ইগনিশন সিস্টেম

7-সেগমেন্ট টাইমার চিহ্ন

বেগ পরিমাপ সিস্টেম

ডিএকিউ কন্ট্রোল ইউনিট

পিসি অপারেশন • কম্প্রেস এয়ার বা নাইট্রোজেন গ্যাসে আর্দ্রতা অপসারণের জন্য যথোপযুক্ত।

পাওয়ার ভোল্টেজ: 220 V-60Hz

বৈশিষ্ট্য :

ডেক প্লেট এর স্লিপ এয়ার সিলিন্ডার দ্বারা নিয়ন্ত্রণ করা সহজ হতে পারে।

অগ্নি প্রতিরোধের বোর্ড পরীক্ষা ডেক এর ঘাড় সংযুক্ত।

ক্লাস দ্বারা তাপমাত্রা অবস্থা সামঞ্জস্য জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ ভালভ ব্যবহার করে

- ক্লাস এ, বি: 760 ± ২8 ডিগ্রি সেলসিয়াস (1400 ± 50 ডিগ্রি ফারেনহাইট) - ২1,000 ~ ২২,000 বিটুই / মিনিট (369 ~ 387 কিলোওয়াট)

- ক্লাস সি: 704 ± ২8 ° সে (1300 ± 50 ডিগ্রি ফারেনহাইট) - 18,000 ~ 19,000 বিটুই / মিনিট (316 ~ 334 কেডব্লু)

বার্নার সরবরাহকৃত প্রতিটি গ্যাসের বিভিন্ন পরিমাপ ও নিয়ন্ত্রণ পদ্ধতি অনুসরণ করে।

- এলএনজি: এমএফএম ব্যবহার, সঠিকতা প্রবাহ পরিমাপ (ফ্লো নিয়ন্ত্রণ অটো কন্ট্রোল ভালভ দ্বারা নিয়ন্ত্রিত হয়)

- এলপিজি: এমএফসি ব্যবহার, সঠিকতা প্রবাহ পরিমাপ এবং নিয়ন্ত্রণ।

ইনভার্টার সিস্টেম বায়ু গতি বজায় রাখে: টেস্ট দেকতে 19 ± 8 কিমি / ঘন্টা (5.5 মি / সেকেন্ড)।

অটো ইগনিশন পদ্ধতি পরীক্ষার জন্য অভিযোজিত এবং একই সময়ে প্রজ্বলিত হয়।

টেস্ট প্লেট এয়ার ডাস্টে সংযুক্ত থাকে কারণ ট্র্যাক ডেক্স সরবরাহ করা হয়।

বায়ু প্রবাহ দিক সমন্বয় জন্য স্লীপ সমন্বয় প্যানেল বায়ু ডাকে ইনস্টল করা হয়।

ব্র্যান্ড পরীক্ষা জন্য ব্যক্তিগত বার্নার ইনস্টল করা হয়।

তাপপ্রয়োগে জ্বলন্ত ব্র্যান্ডের বার্নারের উপরে থেকে 58.7 মিমি এ ইনস্টল করা হয়, তাপমাত্রার পরিমাপ 888 ± 28 ° সে।

DAQ সিস্টেম ব্যবহার করে স্বয়ংক্রিয় নিয়ন্ত্রণ এবং পরিমাপ করতে প্রোগ্রাম করা হবে।

পরীক্ষার ফলাফল :

1) শিখা ছড়িয়ে পড়া সাধারণ পারফরম্যান্স মান।

ছাদ আচ্ছাদিত উপাদান (মডিউল বা প্যানেল) যে কোনও অংশকে উজ্জ্বল বা উজ্জ্বলতার আকারে পরীক্ষার ডেককে উড়িয়ে দেওয়া বা পতিত হতে পারে

ছাদ দেক ছাদ আচ্ছাদন ক্ষেত্রে ভঙ্গ, স্লাইড, ক্র্যাকিং বা warping দ্বারা উন্মুক্ত করা হবে।

অগ্নি নিরাপত্তা ক্লাস এ ক্ষেত্রে: একটি অগ্নিশিখা স্প্রেড পরিসীমা হয় 1.82 মি, অগ্নি নিরাপত্তা ক্লাস বি ক্ষেত্রে: একটি শিখা বিস্তার বিস্তার 2.4 এম,

অগ্নি নিরাপত্তা ক্লাস সি কেস: একটি শিখা স্প্রেড পরিসীমা হয় 3.9 মি, একটি শিখা স্প্রেড নমুনা নেতৃস্থানীয় প্রান্ত থেকে পরিমাপ করা হয়।

পরীক্ষার সময়, শিখা-বিস্তারের উভয় পাশ পরীক্ষার শিখা নেভিগেশন সরাসরি এক্সপোজার পাথ থেকে দেখা দেয়। শিখা ছড়িয়ে ঊর্ধ্বমুখী শিখা (বাইরের শিখা সঙ্গে পৃষ্ঠ যোগাযোগ) এবং স্ট্যান্ড-বন্ধ শিখা বা পাথ শিখা কোন মধ্যস্থ অন্তর্ভুক্ত।

2) জ্বলন্ত ব্র্যান্ডের সাধারণ পারফরমেন্সের মানদণ্ড।

মডিউল বা প্যানেলের যে কোনও অংশকে উজ্জ্বল বা উজ্জ্বল ব্রান্ডের কেস আকারে পরীক্ষার ডেককে উড়িয়ে দেওয়া বা নামানো যায়।

ছাদ ডেকের অংশগুলি, অথবা একটি মডিউল বা প্যানেলের অংশ যা অবিচ্ছিন্ন ইনস্টলেশন বা ভবন ছাদ কাঠামোর একটি অংশ গঠন করার জন্য উদ্দীপ্ত, উজ্জ্বল কণার আকারে পতন করে।

মডিউল বা প্যানেলের অগ্নিশিখা রাখা আছে।
