নির্মাণ পণ্য জন্য সম্পূর্ণ স্কেল উল্লম্ব ফায়ার প্রতিরোধ টেস্ট যন্ত্রপাতি

ASTM E119 ISO 834 বড় স্কেল উল্লম্ব ফায়ার প্রতিরোধ Flammability পরীক্ষা সরঞ্জাম

সাধারণ বিবরণ

পুরো স্কেল উল্লম্ব ফায়ার প্রতিরোধ টেস্ট চুল্লি তরল বা বায়বীয় জ্বালানী নিয়োগ পরিকল্পিত এবং একটি মুখ উল্লম্ব পৃথককরণ উপাদান গরম করতে সক্ষম

অগভীর লিনিংস 1000 কিলোগ্রাম / মিটারের কম ঘনত্বের সাথে অবাধ্য বস্তুর অন্তর্ভূক্ত এবং এইগুলি চুল্লির অভ্যন্তরীণ উন্মুক্ত পৃষ্ঠের 70% এর বেশি।

চুল্লি তাপ এক্সপোজার এবং চাপের বিষয়ে আগুনের এক্সপোজার শর্তাদি প্রদান এবং CEN, ISO এবং IMO মানগুলির প্রয়োজনীয়তা মেনে চলার জন্য কাস্টম নির্মিত।

ন্যূনতম অভ্যন্তরীণ চেম্বারের মাত্রা 4000 মিমি পুরু x 3000 মিমি উচ্চ x 1000 মিমি গভীর করে।

এই পূর্ণ স্কেল অগ্নি প্রতিরোধের পরীক্ষা চুল্লি মডুলার ইউনিট কারখানা নির্মাণ করা হবে এবং 40ft এইচসি পাত্রে পাঠানো আগমনের পর, গ্রাহকের দ্বারা প্রস্তুত একটি শক্তিশালী ভিত্তিতে মডুলার ইউনিট একত্রিত হবে।

ফার্নেস স্টিল আবরণ

চুল্লি আবরণ ঢালাই ব্যবহারের জন্য পরিকল্পিত স্ট্রাকচারাল ইস্পাত বিভাগ এবং প্লেট তৈরি করা হবে। ইস্পাত প্লেটগুলি ইস্পাত সি-চ্যানেল, আই-বিমস এবং ইস্পাত বিভাগগুলিতে তাপের কারণে কাঠামোগত বিকৃতির মুখোমুখি হয়, বিশেষত এমন এলাকায় যেখানে গর্তগুলি, বার্নার্স, তাপদ্বয়, চাপ অনুসন্ধান, দেখার পোর্টগুলির জন্য আবরণে সরবরাহ করা হয়।

কাঁচের লোহা প্লেটের ভেতরে সম্মুখের বাইরের দিকে চাপানো হয় যাতে টেস্ট নমুনা নিয়ন্ত্রণের ফ্রেম মাউন্ট করার জন্য একটি শক্তিশালী পৃষ্ঠ প্রদান করা হয়।

স্বর-লকিং রোলার clamps এর চার সেট পরীক্ষা নমুনা সংক্রমণ ফ্রেম নিরাপদভাবে চুল্লি সম্মুখের দিকে রাখা অনুমতি দেয় ইনস্টল করা হয়।

ফার্নেস অন্তরণ

চুল্লি অবাধ্য আণবিক বায়ুতে 1430 ডিগ্রি সেন্টিমিটার ইজেক্টিভ ফেটব্রিকসকে ঠান্ডা মুখের উপর 900 কেজি / মিটার ³ ঘনত্ব এবং ফিববোর্ডের ইনসুলেশন দ্বারা সমর্থিত ইনসুলেট করা হয়। 1২00 ডিগ্রি সেন্টিগ্রেডের তাপমাত্রা 75 ডিগ্রি সেলসিয়াসের বেশি হলে অগ্ন্যুত্পাত বাইরের আবরণের তাপমাত্রা আগুনের পরীক্ষাতে দুই ঘন্টা লাগবে না।

চুল্লি উপর মাউন্ট করা হয় টেস্ট নমুনা ফ্রেম ধ্রুব ঘর্ষণ প্রতিরোধ করার জন্য একটি সুরক্ষা পৃষ্ঠার জন্য চুল্লি খোলার পরিসীমা বরাবর 1600 ° সি ফাইবার রিনফ্লাড অবাধ্য castable উচ্চ তাপমাত্রা precast ব্লক গঠিত হবে।

আগুনের পরীক্ষা চলাকালে অপারেটরদের পরীক্ষার নমুনার সম্পূর্ণ দৃষ্টিভঙ্গি রাখার অনুমতি দেওয়ার জন্য ফোর্টের পিছনের প্রাচীরের চারটি পোর্ট দেখানো হবে। দেখার পোর্ট সমাবেশ স্পষ্ট কোয়ার্টজ গ্লাস প্লেট, একটি বায়ু-ঠান্ডা ঘের এবং এটি তাপ অপচয় প্রতিরোধ থেকে উত্তাপ সঙ্গে করা হয়।

ভাস্কর্যের এক্সহোল খোলার এবং ঢেউয়ের গ্যাস বন্ধ করে রাখা কম দামে কম তাপীয় সিরামিক ফাইবার অন্তরণ সহ 128 কিলোগ্রাম / মিটার ³ ঘনত্বের সাথে প্রণীত হবে।

চুল্লি জন্য ব্যবহৃত সমস্ত অবাধ্য উপকরণ চক্রাকার গরম এবং ঠান্ডা সহ্য করতে সক্ষম হবে

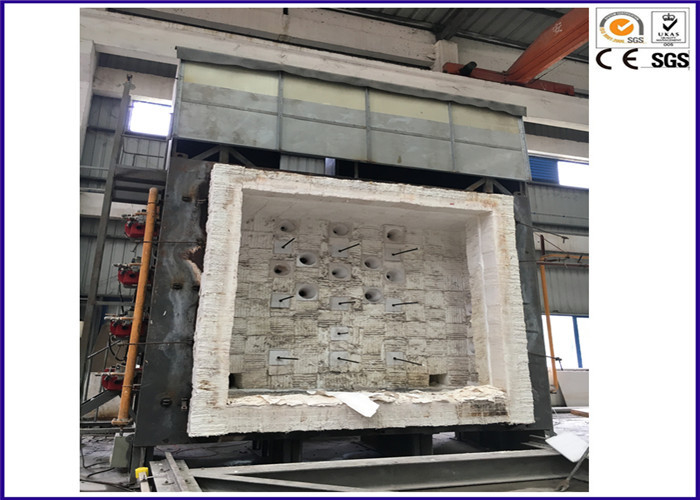

চিত্র

বাইরের চুল্লি আবরণ রাবার রঙ উচ্চ তাপমাত্রা পেইন্ট সঙ্গে আঁকা করা হবে।

চাপ কন্ট্রোল সিস্টেম

তিন মোটরচালিত তাপ প্রতিরোধকারী ইস্পাত dampers চুল্লি ভলিউম মধ্যে তৈরি করা হবে চুল্লি চেম্বার মধ্যে চাপ সর্বদা নিয়ন্ত্রণ নিয়ন্ত্রণ সক্রিয় করা। চুল্লি চেম্বার মধ্যে বিভিন্ন অবস্থানের মধ্যে পার্থক্য করা নিষ্কাশন নিষ্কাশন সক্রিয় করার জন্য নিয়মিত এক্সট্রাক্ট পোর্ট প্রদান করা হবে। মোটরচালিত ইস্পাত dampers অগ্নি পরীক্ষা ডেটা ম্যানেজমেন্ট সিস্টেমের মাধ্যমে মনোনীত নিয়ন্ত্রণ কক্ষ থেকে সমন্বয় করতে সক্ষম হবে।

দহন সিস্টেম

বারো প্রিন্টেড এলপিজি / প্রাকৃতিক গ্যাস বার্নার সরবরাহ করা হবে, যার মধ্যে 3 মিটার x 1.3 মিটার পরিমাপের চুল্লি বামের বাম পাশে 6 ইউনিট এবং ডান পাশে অন্য 6 টি স্থাপন করা হবে।

জ্বলন সরঞ্জামের মধ্যে রয়েছে:

12 - গ্যাস নখর মিশ্রন বার্নার্স

12 - এয়ার ব্যালেন্স কন্ট্রোল ভালভ

12 - গ্যাস ব্যালেন্স কন্ট্রোল ভালভ

12 - পাইলট গ্যাস নিয়ন্ত্রকেরা

12 - বার্নার্স গ্যাস বন্ধ করুন ভালভ

12 - সম্পূর্ণ স্বয়ংক্রিয় গ্যাস বার্নার নিরাপত্তা নিয়ন্ত্রণ

12 - স্পার্ক ইগনিশন, ট্রান্সফরমার এবং তারের

12 - অতিবেগুনী স্ক্যানার

12 - নমনীয় এয়ার পাইপ

12 - নমনীয় গ্যাস পাইপ

12 - ম্যানুয়াল বায়ু প্রজাপতি ভালভ

3 - প্রধান গ্যাস ভালভ বন্ধ করুন

6 - গ্যাস চাপ সংযোজকগুলির সাথে সুইচ

30 - গ্যাস মানমিটার

3 - এয়ার গ্যাস মাইক্রো সিস্টেম ভালভ

3 - দহন এয়ার ব্লোয়ার

3 - প্রধান গ্যাস ফিল্টার

3 - প্রধান গ্যাস রেগুলেটর

বার্নার প্রাকৃতিক বা তরল পেট্রোলিয়াম গ্যাস ব্যবহারের জন্য উপযুক্ত হবে (অর্ডার সময় গ্রাহকের দ্বারা নিশ্চিত করা)

সমস্ত বার্নার্স স্ট্যান্ডার্ড নিরাপত্তা বৈশিষ্ট্য সহ সজ্জিত করা হবে, উপরে উল্লিখিত সহ, এবং স্থানীয় গ্যাস নিরাপত্তা প্রবিধান সঙ্গে মেনে চলতে হবে।

বার্নার ব্লক কাস্ট করা উপাদান থেকে উত্পাদিত হবে যার নাম 80% এলুমিনিয়া এবং এই ধরনের পরীক্ষা পরিচালনার সাথে সম্পর্কিত নিয়মিত তাপ শক প্রতিরোধ করতে সক্ষম হবে।

গ্যাস এবং এয়ার বিতরণ সিস্টেম

তিনটি বায়ু প্রবাহিত ভক্তকে চুল্লি জ্বলন ব্যবস্থায় বাতাস সরবরাহ করতে এবং ন্যুনতম অক্সিজেন স্তরের সাথে সম্পর্কিত অগ্নি পরীক্ষার মান পূরণের জন্য চুল্লি বায়ুমণ্ডলে অক্সিজেন করতে হবে।

ভক্তরা কন্ট্রোল রুমে জ্বলন্ত কন্ট্রোল প্যানেলে ভক্তদের পরিচালিত হবে।

সমস্ত পরস্পর সংযুক্ত বায়ু pipework হ্যান্ডলিং এবং সাইটে সংযুক্ত সহজে জন্য কারখানা মধ্যে প্রাক গড়া হবে। ভক্তদের ডাম্পারদের বিচ্ছিন্নতার সাথে সরবরাহ করা হবে।

জালিয়াতি করার পূর্বে, প্রধান গ্যাস বন্ধের সাথে সংযোগের মাধ্যমে সমস্ত অভ্যন্তরীণ গ্যাস পাইপের রাউটিং ল্যাবরেটরি বিল্ডিংয়ের লেআউটের সাথে মিলিত গ্রাহকের সাথে আলোচনা করা হবে। প্রধান শাটল ভালভ সরবরাহ করা হবে এবং গ্যাস সরবরাহ ব্যবস্থা সংযুক্ত করা হবে।

গ্যাস ও বায়ু বন্টন ব্যবস্থা দেশের সকল নিরাপত্তার প্রয়োজনীয়তা মেনে চলবে। সমস্ত গ্যাস এবং এয়ার পাইপ আন্তর্জাতিকভাবে সম্মত চিন্তাধারা রং রং করা হবে।

এক্সট্রাকশন সিস্টেম এবং চিমনি

একটি নিষ্কাশন সিস্টেম প্রদান করা হবে এবং একটি পরীক্ষা সময় চাবুক থেকে চুল্লি থেকে গরম জ্বলন গ্যাস নির্গত হার নিয়ন্ত্রণ করার জন্য একটি এক্সট্র্যাকশন পাখা এবং flue ducting অন্তর্ভুক্ত করা হবে।

কন্ট্রোল রুম থেকে নিষ্ক্রিয় ফ্যান সক্রিয় করা হবে, একটি সুইচ থেকে যা স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন মোডে সেট করা যেতে পারে।

এক্সট্রাক পাখা এবং চুল্লি মধ্যে সমস্ত নিষ্কাশন গ্যাস ducting prefabricated ইস্পাত বিভাগে নির্মিত এবং সাইটে একত্রিত করা হবে। নিয়মিত গরম এবং ঠান্ডা শীতল ব্যাচের ফায়ারিং টাইপ, অগ্নি প্রতিরোধের পরীক্ষাগুলি প্রতিরোধ করার জন্য ডুকেটিং করা হবে। Ducting বাহ্যিক পৃষ্ঠ জারা বিরুদ্ধে সুরক্ষা জন্য উচ্চ তাপমাত্রা পেইন্ট সঙ্গে আঁকা করা হবে।

একটি খসড়া ইন্ড্রাস্টারকে তরল ফ্যানের অনুপস্থিত গ্যাসের তাপমাত্রা কমাতে নিঃসৃত গ্যাসকে প্রশস্ত করতে সরবরাহ করা হবে। এই কম তাপমাত্রা নিষ্কাশন গ্যাস তারপর চিমনি মধ্যে সরানো হবে

একটি চিমনি 950 মিমি অভ্যন্তরীণ ব্যাসযুক্ত এবং ছাদটির সর্বোচ্চ বিন্দুর উপরে 3 মিটার উচ্চতার একটি ন্যূনতম উচ্চতা সরবরাহ করা যেতে পারে, যদি গ্রাহকের অনুরোধ করা হয়, অথবা আমরা গ্রাহকের কাছে ড্রাফিং সরবরাহ করতে পারি যাতে সে এই সাইটে নিজেকে তৈরি করতে পারে । এই চিমনি হালকা ইস্পাত থেকে তৈরি করা হবে। বিনামূল্যে স্থায়ী হওয়ার জন্য ডিজাইন করা হয়েছে, গ্রাহককে এমন একটি ভিত্তি তৈরি করতে হবে যা বায়ু লোড এবং মাটি নিষ্পত্তির কারণে বিপর্যয়ের জন্য ডিজাইন করা হয়েছে। ল্যাবরেটরি স্টাফের ঝলসানো বা আঘাত থেকে রক্ষা পাওয়ার জন্য, চিমনিটি 3 মিটার উঁচু পর্যন্ত উত্তাপিত হবে।

ল্যাবরেটরি বিল্ডিং সম্পর্কে তথ্য পাওয়া গেলে চিমনি এবং ডুকেটিংয়ের নকশা ও নির্মাণের উদ্ধৃতি প্রদান করা যেতে পারে।

প্ল্যাটফর্ম / ওয়াকওয়ে

একটি সম্পূর্ণ প্ল্যাটফর্ম / ওয়াকওয়ে সরবরাহ করা হবে যা দেখতে পোর্টগুলিতে নিরাপদ এবং সুবিধাজনক অ্যাক্সেস এবং পক্ষের পাশে অবস্থানরত সমস্ত বাদ্যযন্ত্রের জন্য এবং চুল্লির পিছন পিছনে দাঁড়ানোর জন্য ডিজাইন করা হবে। অপারেটর এবং ক্লায়েন্টদের দ্বারা নিরাপদ ব্যবহারের নিশ্চিতকরণের জন্য সমাবেশটি যথাযথ হ্যান্ড্রাইল এবং কিক্ল্যাম্পস দ্বারা সরবরাহ করা হবে। ওয়াকওয়েের পৃষ্ঠপোষকতায় এটি ব্যবহার করে কর্মচারীদের ফাঁকফোকর কমানোর ব্যবস্থা অন্তর্ভুক্ত হবে।

প্লেট থার্মোমিটার

নন প্লেট থার্মোমিটারগুলি, যেমন প্রাসঙ্গিক সিএন মানির মধ্যে উল্লেখ করা হবে এবং নমুনাটির উন্মুক্ত এলাকার সমতলের সমানভাবে সমান হবে। চুল্লি মধ্যে থার্মোমিটার অবস্থানের প্রাসঙ্গিক CEN মান প্রয়োজনীয়তা সন্তুষ্ট হবে। থার্মোমিটারগুলি কম্পিউটারাইজড ডেটা অর্জন এবং ডেটা হ্যান্ডলিং সিস্টেমের সাথে সংযুক্ত হওয়ার সক্ষম হবে যা পরীক্ষার আগে এবং সময়কালে চুল্লি তাপমাত্রা পর্যবেক্ষণ এবং রেকর্ডিং সক্ষম করে।

ফার্নেস তাপদ্বয়

প্রাসঙ্গিক আইএমও পরীক্ষার পদ্ধতিতে প্রদত্ত স্পেসিফিকেশনযুক্ত নয়টি চুল্লি তাপমাত্রা প্রদান করা হবে। চুল্লি পিছন প্রাচীর মাধ্যমে প্রয়োজনীয় পদের মধ্যে তাদের সনাক্ত করার জন্য ব্যবস্থা করা হবে। পরীক্ষার সময় বিকৃতি কমানোর জন্য উপযুক্ত তাপ প্রতিরোধক পাইপ দ্বারা সুরক্ষিত করা হবে। পরীক্ষার আগে এবং সময়কালে চুল্লি তাপমাত্রা পর্যবেক্ষণ এবং রেকর্ডিং সক্ষম করার জন্য thermocouples কম্পিউটারাইজড ডাটা অর্জন এবং ডাটা হ্যান্ডলিং সিস্টেমের সাথে সংযুক্ত করা হবে।

ইন্সট্রুমেন্টেশন সংযোগ বাক্স

একটি ইন্সট্রুমেন্টেশন সংযোগ বাক্সটি চুল্লির কাছে একটি সুবিধাজনক স্থানে সরবরাহ করা হবে, যা চুল্লি থেকে তাপ থেকে রক্ষা করা হবে, যাতে সমস্ত যন্ত্রের ন্যূনতম প্রচেষ্টার সাথে যুক্ত করা যায়। বক্সটিতে পৃথকভাবে সংখ্যার সংযোগ থাকবে যা মাল্টি-কোর দ্বারা নির্ধারিত সংখ্যাগরিষ্ঠ সংযোগগুলির সাথে সংযুক্ত কন্ট্রোল রুমে সংযুক্ত করা হবে এবং এর ফলে কম্পিউটারাইজড ডেটা অর্জন এবং ডেটা হ্যান্ডলিং সিস্টেমের সাথে সংযোগ স্থাপন করা হবে। পরীক্ষা পরে

পরিমাপ তাপমাত্রা থার্মোমিটার

পরীক্ষণের পূর্বে এবং সময়কালের পরীক্ষাগারের পরিমার্জিত তাপমাত্রা নিরীক্ষণ এবং রেকর্ডিং করার জন্য পরিমাপযোগ্য তাপমাত্রার তাপমোকে সরবরাহ করা হবে এবং কম্পিউটারাইজড ডেটা অর্জন এবং ডেটা হ্যান্ডলিং সিস্টেমের সাথে সংযুক্ত করা হবে যাতে পরীক্ষার আগে এবং পরে তাপমাত্রার পর্যবেক্ষণ এবং রেকর্ডিং সক্ষম করা যায়।

চাপ ট্রান্সডুকার্স

দুইটি চাপ ট্রান্সডুকর সরবরাহ করা হবে এবং প্রাসঙ্গিক স্ট্যান্ডার্ডগুলির প্রয়োজনীয়তাগুলি পূরণ করতে উপযুক্ত পদে অবস্থিত হবে। Transducers পজিশনের মধ্যে পরিবর্তনশীল হবে, প্রয়োজন হলে, এবং প্রাক নির্ধারিত অন্তর এ আউটপুট পর্যবেক্ষণ এবং রেকর্ডিং সক্রিয় করতে কম্পিউটারাইজড ডাটা অর্জন এবং তথ্য হ্যান্ডলিং সিস্টেমের সাথে সংযুক্ত করা হবে।

অক্সিজেন বিশ্লেষক লঘুপাত পয়েন্ট

আগুন প্রতিরোধ পরীক্ষা সময় নিয়মিত বিরতি এ অক্সিজেন ঘনত্ব নমুনা এবং পরিমাপ জন্য চুল্লি উপর তৈরি করা হবে।

একটি অক্সিজেন বিশ্লেষককে চুল্লি গ্যাসের নমুনার সাথে সংযুক্ত করার জন্য এবং বিশ্লেষক থেকে উত্পন্ন সংকেতকে অগ্নি পরীক্ষা ডেটা ম্যানেজমেন্ট সিস্টেমের মধ্যে রেকর্ড করার জন্য এবং মনিটরের পর্দায় প্রদর্শন করার জন্য সংযোগের সাথে একটি স্থায়ী নমুনা লাইন সরবরাহ করা হবে।

বিকৃতি পরিমাপ ডিভাইস

তাদের কেন্দ্রস্থলে তাদের মূল অবস্থান থেকে নমুনাগুলির মূত্রনালী পরিমাপের জন্য একটি পোর্টেবল লেজার ডিভাইস সরবরাহ করা হবে এবং এটি প্রাসঙ্গিক CEN মানগুলির প্রয়োজনীয়তাগুলি মেনে চলবে।

সময় ডিভাইস

একটি সময় প্রদর্শনের যন্ত্রটি একটি বড় ডিসপ্লে যা পরীক্ষা চলাকালীন কর্মীদের পরীক্ষা করে সহজেই দেখতে পাওয়া যায় এবং টেস্টের সময় নমুনা ফটোগ্রাফগুলিতে স্পষ্টভাবে দৃশ্যমান হয়, সরবরাহ করা হবে। ডিভাইসটি ফায়ার রিসিস্ট্যান্ট টেস্ট ডেটা ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত করা হবে যাতে এটি নিয়ন্ত্রণ সিস্টেম হিসাবে একই সময়ে আরম্ভ হয়। ডিভাইস এক ঘন্টার মধ্যে 1 সেকেন্ডের মধ্যে নিকটতম দ্বিতীয় এবং সঠিক elapsed সময় প্রদর্শন করতে সক্ষম হবে।
