উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUYANG |
মডেল নম্বার: | YYF017 |
ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
---|---|
মূল্য: | $50,000 - $100,000 |
প্যাকেজিং বিবরণ: | কাঠের বাক্স |
ডেলিভারি সময়: | 7-30 দিন |
পরিশোধের শর্ত: | টি/টি |
বাতাসের গতিবেগ: | 19 ± 8 কিমি/ঘন্টা (5.5M/সেকেন্ড) | স্পিড ইনভার্টার: | 0-100% |
---|---|---|---|
গ্যাস বার্নার: | 22,000 Btu/মিনিট (387kWh) | নিষ্কাশন: | 400 M2/মিনিট |
মাত্রা: | 6,000 (w) X2,200 (d) X2,000 (h) মিমি | ওজন: | 850 কেজি |
লক্ষণীয় করা: | UL790 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম,UL1730 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম,400m2/মিনিট জ্বলনযোগ্যতা পরীক্ষার চেম্বার |

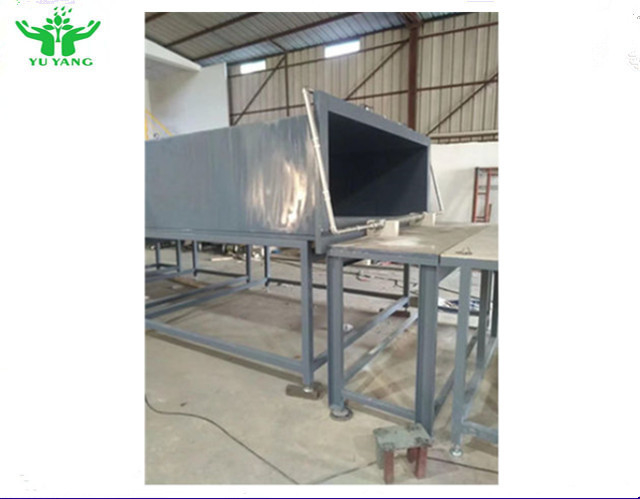

শিখা এবং বার্নিং ব্র্যান্ড টেস্ট মেশিনের সোলার সেল স্প্রেড
ভূমিকা
এই PV মডিউল পরীক্ষার মেশিনটি UL 1730, IEC 61730-2 অনুযায়ী ডিজাইন করা হয়েছে।এটি A1.82m, b 2.4mandc 3.9m নমুনাগুলিতে A~C স্তরের মূল্যায়নের জন্য ছাদ এবং যন্ত্রের অগ্নি-প্রতিরোধী কার্যক্ষমতার উপাদানগুলি মূল্যায়ন করতে বাস্তব অবস্থার অনুকরণ করতে ব্যবহৃত হয়।এবং এটি ফটোভোলটাইক উপাদানগুলির অগ্নি-প্রতিরোধী কর্মক্ষমতা পরীক্ষার জন্যও ব্যবহার করা যেতে পারে।
মানদণ্ড:
• UL 1730: মাল্টিফ্যামিলি এবং হোটেল রুম পৃথক বাসস্থান ইউনিট ধোঁয়া সনাক্তকরণ মনিটর: বাড়ির ধুলো বৈদ্যুতিক সংকেত সনাক্তকরণ;
• UL 790: ছাদের আচ্ছাদন সামগ্রীর জন্য অগ্নি পরীক্ষার আদর্শ পদ্ধতি;
• ASTM e 108-04: ছাদের আবরণ সামগ্রীর জন্য অগ্নি পরীক্ষার আদর্শ পদ্ধতি;
• NFPA 256: ছাদের ডেকের ফায়ার টেস্ট।
• IEC 61730-2 পরিশিষ্ট b: PV মডিউলগুলিতে অগ্নি পরীক্ষা।
বৈশিষ্ট্য:
কাঠামো

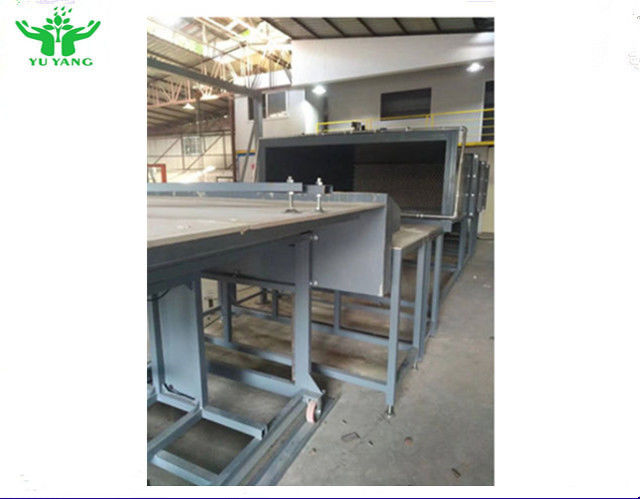

1, পাতলা পাতলা কাঠের ছাদ আবরণ উপকরণ, মাত্রা: 1,300 (w) X1,000 (d) x120 (h), পরীক্ষার নমুনা ইনস্টল করতে;
2, অ দাহ্যতা পরীক্ষা বোর্ড, পরীক্ষার শেষে ইনস্টল করা, পরীক্ষা প্যানেল টেম্পারড বন্ধ করতে পারেন;
3, স্টেইনলেস স্টীল ফ্যান কন্ট্রোল বোর্ড, পরীক্ষার কোণ সামঞ্জস্য করা যেতে পারে, আকার: 1,440 (l) x 940 (h) মিমি;
4, প্রধান ফ্রেম বন্ধনী, জারা-প্রতিরোধী ইস্পাত, মাত্রা পরীক্ষা সমর্থন করতে ব্যবহৃত: 1,020 (l) x 1,000 (d) x 1,473 (h) মিমি;
5, অ-দাহ্য প্লেট সমাবেশ, ইভ এবং কার্নিস অনুকরণ করতে ফ্রেমের সামনে ইনস্টল করা, বার্নার থেকে নমুনা পর্যন্ত শিখার প্রসারণ, মাত্রা: 330 (w) x 2,130 (d) x 584 (h) মিমি;6,পরীক্ষা প্যানেলের জন্য বায়ু প্রবাহের হার: 19 ± 8 কিমি/ঘন্টা (5.5M/সেকেন্ড), এবং অ্যানিমোমিটার মনিটর কনফিগার করুন;
7, পৃথক বায়ুচলাচল পাইপ, পরীক্ষাগার বায়ু বাইরে থেকে বের করা যেতে পারে;
8, হানিকম্ব ফিল্টার বায়ু নালী, ইনস্টল গ্যাস খাঁড়ি গাইড ভ্যান ইনস্টল করা হয়;
9, বায়ুপ্রবাহের দিক সামঞ্জস্য করার জন্য ঢাল সমন্বয় প্যানেল দিয়ে সজ্জিত বায়ুচলাচল নালী;
10, গাইডের সাথে বায়ুচলাচল পাইপ সংযুক্ত, বাইরের হস্তক্ষেপ থেকে সরবরাহ পরীক্ষা বায়ুপ্রবাহ নিশ্চিত করতে গতি বাড়াতে পারে, স্টেইনলেস স্টিলের তৈরি গাইড প্লেট, বাতাসের চাপের সাথে অবস্থান পরিবর্তন হয় না;

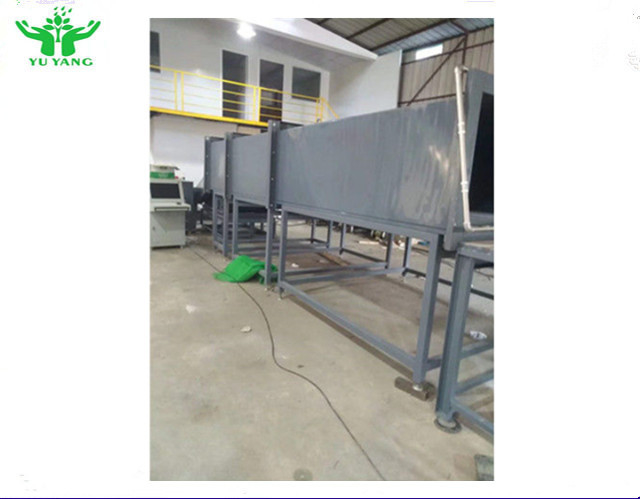

11, স্টেইনলেস স্টিলের জন্য নালী সামগ্রী, জারা-প্রতিরোধী এবং তাপ-প্রতিরোধী, আকার: 2,130 (w) x 762 (h) x 3,000 (l) মিমি;

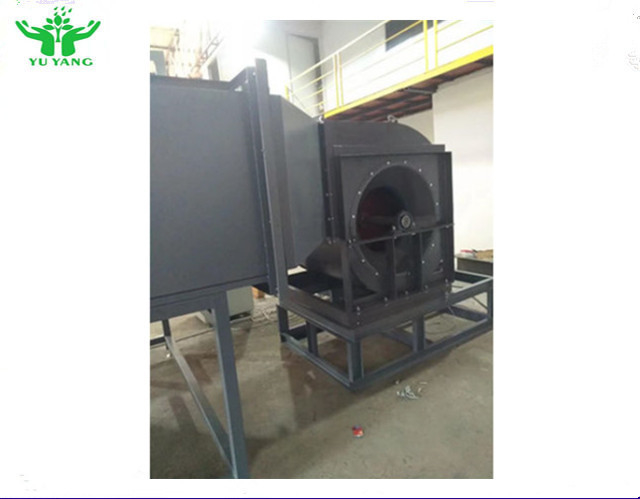

12, ফ্যান 220V,50HZ, তিন-ফেজ পাওয়ার, একটি বিপরীত সিস্টেমের সাথে সজ্জিত যা স্বয়ংক্রিয়ভাবে বাতাসের গতি, 300m3/মিনিটের জন্য সর্বনিম্ন প্রবাহ সামঞ্জস্য করতে পারে;
13, অসীম পরিবর্তনশীল গতি বৈদ্যুতিন সংকেতের মেরু বদল, 0-100% নিয়মিত;
14, গ্যাস বার্নার (অন্তবর্তীকালীন শি হুও, শিখা ছড়িয়ে এবং উড়ন্ত আগুনের জন্য), 1.12 মি, 60.3 মিমি, পরীক্ষার দিকে চলন্ত একটি 12.7 মিমি (w) * 0.91 মি (লম্বা) স্লিট রয়েছে;
15,গ্যাসবার্নার একটি 22,000Btu/মিনিট (387kWh) প্রদান করতে পারে, এবং a, b, c অনুযায়ী তিনটি দহন মাত্রা, উচ্চ-নির্ভুল গ্যাস নিয়ন্ত্রণ ভালভ গ্যাস প্রবাহ নিয়ন্ত্রণ করে,
16, শীর্ষ বার্নার থার্মোকল ইনস্টল করা হয়েছে 58.7 মিমি, 888 ± 28 ºC পরীক্ষা করতে পারে;
17, স্বয়ংক্রিয় ইগনিশন সিস্টেম, পরীক্ষার পারফরম্যান্সের নিরাপত্তা নিশ্চিত করে, ইগনিশন ইলেক্ট্রোড 1.8kVp ভর প্রবাহ নিয়ন্ত্রক হল ন্যূনতম চাপ বিভিন্ন মান, নিয়ন্ত্রণ গ্যাস প্রবাহ হার, ক্লাস A এবং B: 21,000 ~ 22,000 Btu/min (369 ~ 387 kWh) ) 10 মিনিটের জন্য, ক্লাস C: 18,000 ~ 19,000 Btu/মিনিট (316 ~ 334 kWh) 4 মিনিট;
18, টেম্পারেচার কন্ট্রোল সিস্টেম-ক্লাস A এবং B:760±28ºC (1400±50ºF)-21,000 ~ 22,000 Btu/মিনিট-ক্লাস C:704±28 c (1300±50ºF)-18,000 ~ 19,000 Btu/মিনিট
19, উচ্চ নির্ভুল চাপ গেজ এবং চাপ নিয়ন্ত্রণকারী ভালভ গ্যাসের চাপ নিয়ন্ত্রণ করে;
1)-বার্নারের গ্যাসে প্রতিটি স্থানান্তরের জন্য একটি ভিন্ন পরীক্ষা এবং নিয়ন্ত্রণ পদ্ধতি অনুসরণ করতে হবে;
2)-LNG: MFM ব্যবহার করে সঠিকভাবে প্রবাহ পরিমাপ করা যায় (প্রবাহ নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ);
3)-এলপিজি: বৈদ্যুতিন সংকেতের মেরু বদল সিস্টেম ব্যবহার করে বায়ু প্রবাহের হার: পরীক্ষার ডেক 19 ± 8 কিমি/ঘন্টা (5.5M/সেকেন্ড);
20, ধাতব জাল সমর্থন উপকরণ, pallets ঘূর্ণন করা যেতে পারে, যাতে উপকরণ সম্পূর্ণ জ্বলন;
পরীক্ষা বিভাগ
1, ল্যাবভিউ পরীক্ষার জন্য মার্কিন যুক্তরাষ্ট্রের বিশেষ নিয়ন্ত্রণ সফ্টওয়্যার কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা, ইন্টিগ্রেশন 10.2 "LCDscree;
2, ডেটা অধিগ্রহণ সিস্টেম, ল্যাবভিউ প্রোগ্রামিং ভাষা প্রোগ্রামে ব্যবহৃত হয়, ডেটা অধিগ্রহণ কার্ড মার্কিন যুক্তরাষ্ট্র এনআই অফার করে
3, ডেটা অধিগ্রহণ সিস্টেম নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
1) 16-বিট থার্মোকল ইনপুট মডিউল
2) 16 বিট a/d রূপান্তর ইনপুট মডিউল
3) ডেটা ইনপুট/আউটপুট মডিউল
4) 12 বিট a/d রূপান্তর আউটপুট মডিউল
5) 4 এবং 8-স্লট ব্যাকপ্লেন
6) ল্যাবভিউ মডিউল
7) ল্যাবভিউ/ইথারনেট নেটওয়ার্ক মডিউল

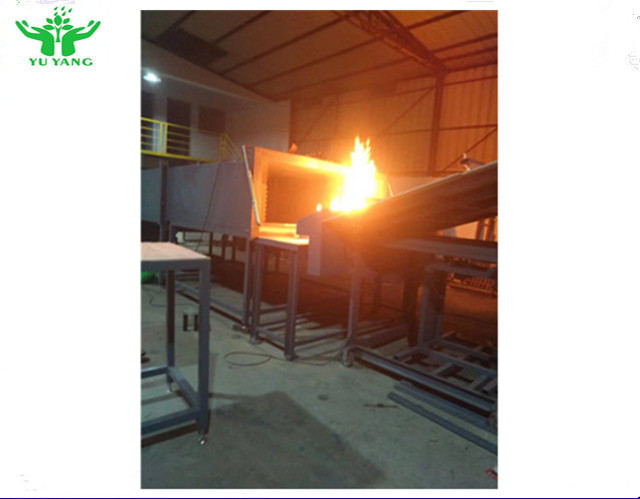

4, ব্র্যান্ড টেস্টিং সিস্টেম, গ্যাস বার্নার, শিখা জ্বলন্ত উপাদান engulfed, গ্যাস বার্নার হল 880±10ºC তাপমাত্রা সমন্বয় করা যেতে পারে;
মানক ফলাফল
1, শিখা বিস্তার জন্য সাধারণ মান
• পরীক্ষার ডেক থেকে ছাদের আবরণ সামগ্রীর যে কোনো অংশ (উপাদান বা প্যানেল) শিখা বা জ্বলন্ত কণাতে উড়িয়ে দেওয়া,
• স্লাইড, বিভক্ত, বাঁকা ছাদ আচ্ছাদন উপকরণ, যেমন ছাদের ডেক খোলা,
• অগ্নি নিরাপত্তা রেটিং A: শিখা ছড়িয়ে পরিসীমা হল 1.82M,
অগ্নি নিরাপত্তা স্তর B: শিখা ছড়িয়ে পরিসীমা 2.4M,
র্যাঙ্ক সি অগ্নি নিরাপত্তা: আগুন ছড়িয়ে দেওয়ার এলাকা 3.9M,
শিখা ছড়িয়ে নমুনার প্রান্ত থেকে পরিমাপ করা হয়,
2, ছাদ জ্বলনের জন্য সাধারণ মান,
• পরীক্ষার ডেক থেকে প্যানেলের যে কোনও অংশ বা উপাদান অগ্নিশিখায় প্রস্ফুটিত বা পড়ে,
• ছাদের ডেকের অংশ বা ছাদের কাঠামোর প্যানেলের একটি অংশ বা আলোকিত কণার আকারে উপাদান অদৃশ্য হয়ে যায়,
• উপাদান বা দহনের প্যানেল দিয়ে চালিয়ে যান,
এর ইনস্টলেশন প্রয়োজনীয়তা সোলার সেল বা ফোটোভোলটাইক মডিউল স্প্রেড অফ ফ্লেম এবং বার্নিং ব্র্যান্ড টেস্ট মেশিন
বৈদ্যুতিক | AC 380V 3-ফেজ, 50/60Hz, 50A |
মাত্রা | সম্পর্কিত 6,000 (w) *2,200 (d) *2,000 (h) মিমি |
ওজন | 850 কেজি |
নিষ্কাশন | সর্বনিম্ন 400 m2/মিনিট |
সহায়ক | প্রোপেন গ্যাস/তরলীকৃত প্রাকৃতিক গ্যাস, সংকুচিত বায়ু, ভ্যাকুয়াম ক্লিনার, কম্পিউটার |
