বিএস 476 পার্ট 20 এবং 22 বিল্ডিং উপাদান ফায়ার পরীক্ষক এবং কাঠামোগত অগ্নি প্রতিরোধ টেস্ট চুল্লি

Ⅰ। অ্যাপ্লিকেশন:

পরীক্ষা চুল্লি BS476 অংশ 20 এবং 22 (উল্লম্ব / অনুভূমিক), GB9978-2008 মান নির্দেশিত তাপ এবং চাপ অবস্থার সংজ্ঞায়িত যখন নির্ধারিত ভবন নির্মাণের একটি উপাদান একটি নমুনা আচরণ মূল্যায়ন করা হয়। পদ্ধতিটি উচ্চ তাপমাত্রার এক্সপোজারকে প্রতিরোধ করার জন্য একটি উপাদানের ক্ষমতা নির্ধারণের একটি মাধ্যম প্রদান করে, যা মানদণ্ড নির্ধারণ করে, যার দ্বারা লোডব্রিয়ার ক্ষমতা, অগ্নি নিয়ন্ত্রণ (নিখরঁজ) এবং তাপীয় সংক্রমণ (অন্তরণ) ফাংশন নির্ধারণ করা যায়।

নির্মাণের উপাদানগুলির অগ্নি প্রতিরোধের নিমিত্তে উপাদানগুলির একটি প্রতিনিধি নমুনা একটি ল্যাবরেটরি পরীক্ষায় উন্মুক্ত।

1. স্ট্যান্ডার্ড:

BS476-20: বিল্ডিং উপকরণ এবং কাঠামোর উপর ফায়ার টেস্ট - অংশ 20. নির্মাণের উপাদানগুলির অগ্নি প্রতিরোধের নির্ণায়ক পরীক্ষার পদ্ধতি (সাধারণ নীতি)

বিএস 476-22: নির্মাণ সামগ্রী ও কাঠামোর ওপর অগ্নি পরীক্ষা - অংশ ২২: নির্মাণের অ-লোডিংয়ের উপাদানগুলির অগ্নিনির্বাপাদন নির্ধারণের পদ্ধতি

গিগাবাইট / T9978.1-2008: অগ্নি-প্রতিরোধ পরীক্ষা- ভবন নির্মাণের উপাদান- অংশ 1: ​​সাধারণ প্রয়োজনীয়তা

2. টেস্ট ফাংশন:

উচ্চ তাপমাত্রা এবং চাপের অবস্থার পরিমাপের নমুনা, নির্ধারিত সময়ের ভারবহন ওজন, সততা এবং অন্তরণের মধ্যে পরীক্ষার নমুনা।

3. সিস্টেম রক্ষা করুন

পরিমাপ ডিভাইসের চাপ পার্থক্য মান এবং পরিবর্ধিত বায়ুমণ্ডলীয় চাপ মান মনিটর।

সরঞ্জাম বৈদ্যুতিক নিরাপত্তা সুরক্ষা অ্যালার্ম, উপর-তাপমাত্রা সুরক্ষা এবং এলার্ম ফাংশন, এবং পরীক্ষা বিস্ফোরণের প্রভাব সঙ্গে প্রতিরক্ষামূলক কভার ফাংশন আছে।

4. নমুনা ওয়ার্ক স্টেশন:

• এটি 3 সেট উপলব্ধ;
• এটি সরানো সহজ এবং সরানো সুবিধাজনক।

Ⅱ। প্রযুক্তিগত পরামিতি:

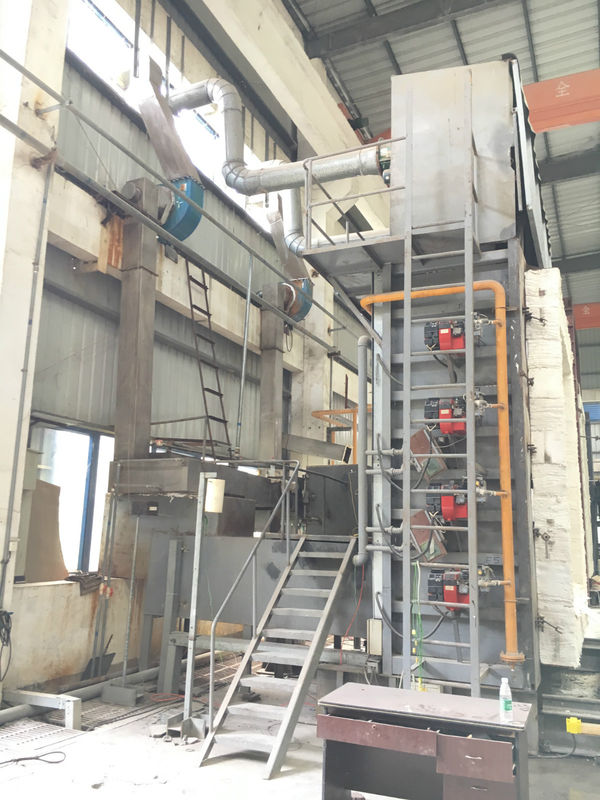

1. টেস্ট ভার্নাস:

⑴ টেস্ট ভুট্টা গঠন এবং আকার:

• উল্লম্ব চুল্লি 3.1 * 3.1 * 1.2 মি (ডাব্লু * এইচ * ডি), বৃহত্তম নমুনা আকার 3 * 2.8 মি (ডাব্লু * এইচ)
• EN1363-1 মেনে চলুন
• পরীক্ষা চুল্লি ইট, ইস্পাত গঠন এবং অগ্নিনির্বাপক অন্তরণ উপাদান তৈরি হয়।

2. ভোল্টেজ সরবরাহ:

এসি 380V ± 10%, 50Hz

3. শক্তি:

পরীক্ষা চুল্লি ISO9705 সঙ্গে মেনে চলতে, আউটপুট শক্তি 300KW

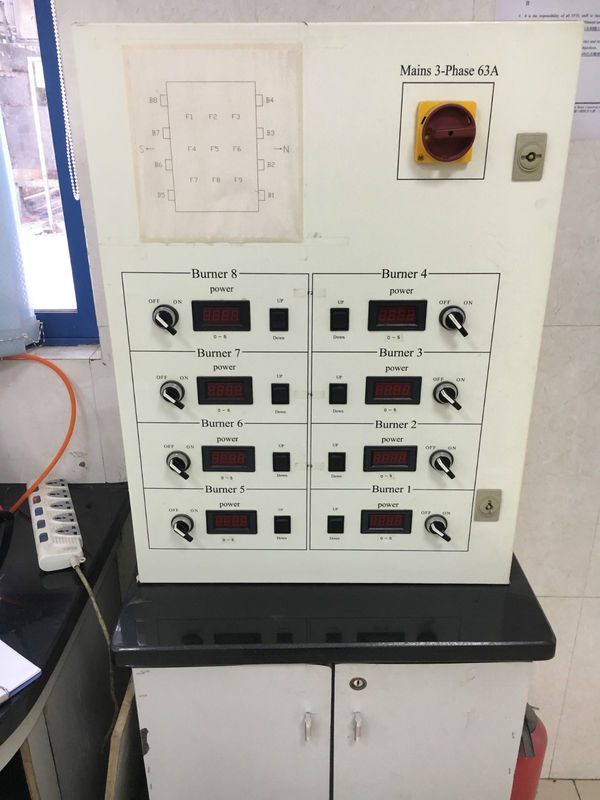

4. বার্নার সিস্টেম:

⑴ গাদা প্রবাহ: 0-100 m³ / h

⑵ গ্যাস সর্বোচ্চ চাপ: 3000Pa

⑶ বায়ু প্রবাহ: 5000 মিটার / ঘন্টা

⑷ বায়ু সর্বোচ্চ চাপ: 4000Pa

5. তাপমাত্রা নিয়ন্ত্রণ টেস্ট:

⑴ চুল্লি তাপমাত্রা নিয়ন্ত্রণ T-T0 = 345lg (8t + 1) প্রয়োজন পূরণ করে

তাপমাত্রা নিয়ন্ত্রণ বিচ্যুতি:
0min <t≤10min: d≤15%
10min <t≤30min: d≤10%
T> 30min: d≤5%

⑵ টেস্টিং ডিভাইসের সঠিকতা:

চুল্লি তাপমাত্রা: ± 15 ℃

তাপমাত্রা ভিতরে নমুনা: ± 10 ℃

নমুনা backfire তাপমাত্রা: ± 4 ℃

⑶ সময়সীমা: 0-300 মিনিট, সঠিকতা: <± 1 সেকেন্ড

6. চুল্লি চাপ পূরণ

(1) 5 মিনিটের পর টেস্ট, চুল্লি নিম্নলিখিত ইতিবাচক চাপ শর্ত পূরণ করা হবে:

উপাদান - চুল্লি 3m উচ্চতা, নমুনা পৃষ্ঠ থেকে 100mm, চুল্লি চাপ 15Pa ± 5Pa;

(2) 10 মিনিটের পর টেস্ট, চুল্লি নিম্নলিখিত ইতিবাচক চাপ শর্ত পূরণ করা হবে:

সামগ্রী - চুল্লি উচ্চতা 3m, নমুনা পৃষ্ঠ থেকে 100 মিমি, চুল্লি চাপ 17Pa ± 3Pa।

(3) ল্যান্ডিং ডোরের নমুনা আগুনের পৃষ্ঠ দ্বারা পুরো উচ্চতার উপর ধ্রুব চাপে রাখা যায়, রিজটির চাপ মান ২ ± 2 পিএর মধ্যে রাখা উচিত, এবং চুল্লির ভিতরে চাপের গ্রেডিয়েন্ট 8 পাউন্ড হওয়া উচিত। প্রতি মিটার;

(4) চুল্লি চাপ পরিমাপ পরিসীমা: 0-100Pa, পরিমাপ সঠিকতা: ≤ ± 3Pa

7. তাপমাত্রা সেন্সর

তাপ চুল্লি মধ্যে thermocouple কর্মক্ষমতা, পরিমাণ এবং অবস্থান EN16341-1 প্রয়োজনীয়তা পূরণ;

একটি) চুল্লি তাপমাত্রা ± 15 ℃, ব্যাস 1mm তাপদ্বয় গ্রহণ;

খ) নমুনা backfire পৃষ্ঠ তাপমাত্রা ± 4 ℃, ব্যাস 0.5 মিমি তাপদ্বয়। তাপদ্বয় সঙ্গে তামা প্লেট: ব্যাস 120mm, বেধ 0.50 মিমি;

গ) অস্ত্রোপচার প্লাটিনাম রামিডিয়া প্ল্যাটিনাম এস-মান তাপদ্বয় সঠিকতা শ্রেণী: দ্বিতীয় স্তর

ঘ) বর্মশ্রেষ্ঠ নিকেল-ক্রোমিয়াম-নিকেল-সিলিকন কে থার্মোকুফল সঠিকতা শ্রেণী: দ্বিতীয় স্তর

গ্যাস এবং বায়ু সিস্টেম

1. গ্যাস এবং বাষ্পীকরণ সরঞ্জাম

(1) দহন গ্যাস উত্স: প্রোপেন ও তরল গ্যাস, 200 কেজি / এইচ ইলেক্ট্রনিকভাবে নিয়ন্ত্রিত গ্যাসাইজিং গ্যাসিত চুল্লি, 8-10 বোতল, 4-5 ব্যবহার করা হয়, 4-5 স্ট্যান্ডবাই, যা স্বয়ংক্রিয় গ্যাস সুইচিং ভালভ দিয়ে সজ্জিত করা হয়।

(2) গ্যাস সরবরাহ নল জন্য DN48 জমকালো ইস্পাত পাইপ অনুরূপ চাপ হ্রাস ভালভ, নিরাপত্তা ভালভ এবং তাই সঙ্গে সজ্জিত করা উচিত।

(3)। জ্বলন্ত গ্যাস ফুটা এলার্ম ডিভাইস দিয়ে সজ্জিত গ্যাস-সংরক্ষণের ডিভাইসের কনফিগারেশন।

দ্রষ্টব্য: ল্যাবরেটরি গ্যাস একটি গ্যাস স্টেশন রুম নির্মাণ, প্রায় L5000 × W4000 × H2300 আকার।

2. এয়ার উত্স সিস্টেম

(1) প্রবাহ এবং চাপ নিয়ন্ত্রণ করতে বৈদ্যুতিন সংকেতের মেরু বদল উচ্চ চাপ কেন্দ্রতত্বপূর্ণ ফ্যান ব্যবহার;

(2) উপযুক্ত সুইচিং ভালভ, গেট ভালভ এবং চাপ গেজ এবং DN75 বাঁধা স্টিল পাইপ কনফিগার করুন।

পরিবেশ সুরক্ষা, ফায়ার এলার্ম ডিভাইস

1. ভলিউম গ্যাস স্প্রে, পরিবেশ সুরক্ষা ব্যবস্থা

ধোঁয়া এবং ধুলো পরে স্প্রে চেম্বার মধ্যে ফ্লাইও গ্যাস, সাদা ধাতু ধোঁয়া নিষ্কাশন পাইপ, নিয়মিত কেন্দ্রবিন্দু নিষ্কাশন পাখা, স্টেইনলেস স্টীল ধাতু জাল, ধুলো অপসারণ ডিভাইস, ক্যাপিটালিক অক্সিডেসন ডিভাইস, স্টেইনলেস স্টীল স্প্রে বুথ, পাম্প এবং কন্ট্রোল সিস্টেম সহ ফিল্টার এবং ছিনতাই আউট।

প্রক্রিয়াকরণ ক্ষমতা: ≥5000 m³ / ঘন্টা, প্রতি ঘন্টায় ফ্লু গ্যাস চিকিত্সা 4000 ~ 12000 ঘন মিটার।

2. ফায়ার বিপদাশঙ্কা পর্যবেক্ষণ সিস্টেম (ব্যবহারকারী-মালিকানাধীন)

টেস্ট সাইটে তাপমাত্রা, ফুয়েল গ্যাস, গ্যাস ফুটো এবং ডিভাইস অস্বাভাবিকতা নিরীক্ষণ। একবার অস্বাভাবিকতা দেখা গেলে, এটি বাস্তব সময়ে বিপদজনক হতে পারে এবং স্বয়ংক্রিয়ভাবে যথাযথ সুরক্ষামূলক ব্যবস্থা গ্রহণ করতে পারে যেমন গ্যাস ভালভ কেটে ফেলা।

Ⅲ। কন্ট্রোল বিশ্লেষণ সিস্টেম (সফ্টওয়্যার সিস্টেম)

টেস্ট কন্ট্রোল সিস্টেম চাপ স্যাম্পলিং সিস্টেম, তাপমাত্রা নমুনা নিয়ন্ত্রণ ব্যবস্থা, সংকেত অর্জন সিস্টেম, কম্পিউটার সিস্টেম, একসঙ্গে একটি যুক্তিসঙ্গত পরীক্ষা এবং স্যাম্পলিং সার্কিট নকশা সঙ্গে গঠিত।

1. যখন সিস্টেম নিরাপত্তার সমস্যা সংকেত সনাক্ত করে, সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ জরুরী নিরাপত্তা শোধ করার জন্য রিয়েল টাইমে ফিরে খাওয়ানো যাবে।

2. তাপমাত্রা ট্রান্সমিটার বা সরাসরি রেকর্ডার বা কম্পিউটারে পরীক্ষামূলক তাপ সংকেত, পরীক্ষার প্রক্রিয়া, গড় তাপমাত্রা, একক পয়েন্ট তাপমাত্রা, ফুটো পরিমাণ সহজেই প্রদর্শন করতে সক্ষম হওয়া উচিত।

3. পরীক্ষামূলক প্রজেক্টের প্রারম্ভিক অর্জন, পরীক্ষা প্রক্রিয়া নিয়ন্ত্রণ, পরীক্ষার প্যারামিটার সেটিংস, কম্পিউটারে পাঠানো সেন্সর নমুনা মাধ্যমে বিভিন্ন ধরনের টেস্ট ডেটা, স্বয়ংক্রিয়ভাবে গণনা করা এবং প্রক্রিয়া করা কম্পিউটারটি একটি টেবিলের মধ্যে সংরক্ষণ বা মুদ্রণ করা যেতে পারে ( চিত্রলেখ). সফ্টওয়্যার স্বয়ংক্রিয়ভাবে তাপমাত্রা বক্ররেখা প্রোগ্রাম দ্বারা নিয়ন্ত্রিত হতে পারে, এবং চুল্লি, চুল্লি চাপ, টেস্ট তাপমাত্রা এবং অন্যান্য তথ্য ফিরে তাপমাত্রা রেকর্ড।

4. কম্পিউটার কন্ট্রোল সিস্টেম, কম্পিউটারের ব্র্যান্ড সহ এবং 19 ইঞ্চি এলসিডি মনিটর, লেজার প্রিন্টার, সিস্টেম ক্যোয়ারী ক্ষমতা প্রদান করে। সিস্টেম স্বয়ংক্রিয়ভাবে নমুনা নম্বর এবং তাপমাত্রা বক্ররেখা পরীক্ষা করে, সিস্টেমের ডাটাবেসের মধ্যে সংরক্ষিত তথ্য; এবং পরীক্ষা নমুনা নম্বর, পরীক্ষা তারিখ এবং অন্যান্য অনুসন্ধান লিখতে পারেন। স্ট্যান্ডার্ড RS-232 ইন্টারফেস বা USB ইন্টারফেসের সাথে সজ্জিত

Ⅳ। যন্ত্রের প্রধান যন্ত্র

1. ইনফ্রারেড তাপ প্রবাহ মিটার (ঐচ্ছিক)

(1) গার্হস্থ্য তাপ প্রবাহ মিটার।

(2) কার্যকরী প্রয়োজনীয়তা

কুলিং জল তাপমাত্রা পরিসীমা: 10 ~ 30 ℃;

জল প্রবাহ কুলিং:> 10 L / ঘন্টা

টেস্ট রেঞ্জ কেও / মি²²: 50 কেডব্লু / মি²

প্রতিক্রিয়া সময়: <250ms (63%),

সর্বোচ্চ পরিমাপযোগ্য মান: 150% পরিসীমা

আউটপুট সংকেত:> 5mV কাজ পরিসীমা এ

বর্ণালী পরিসীমা: পর্যন্ত 50.000nm

দৃষ্টিকোণ: 180 ডিগ্রী

এমিসিভিটি:> 0.95

2. অখণ্ড পরিমাপ যন্ত্র

5.5.5 গিগাবাইট / T9978.1-2008 প্রয়োজনীয়তা অনুযায়ী, তুলা প্যাড ফ্রেম এবং চেরা পরিমাপের প্রোব প্রদান করুন।

চিট প্রোবের দুটি আকার পাওয়া যায়:

ব্যাস 6mm ± 0.1 মিমি;

ব্যাস 25mm ± 0.2 মিমি;

এর গঠন প্রয়োজনীয়তা:

প্যাড ফ্রেম এবং ফাঁক পরিমাপের প্রোবের নিরবচ্ছিন্ন হ্যান্ডেলের দৈর্ঘ্য দিয়ে নলাকার স্টেইনলেস স্টীলের ছিদ্র।

3. টি-সেন্সর এবং ডিফারেনশিয়াল চাপ গেজ

সেন্সর উচ্চ তাপমাত্রা সহ্য করার ক্ষমতা আছে। সিমেন্স ব্র্যান্ডের সাথে মোট সেট চুল্লির চাপ পর্যবেক্ষণ এবং বিশ্লেষণ ডিভাইস।
