উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUYANG |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | SCS |
ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | প্লাইউড কেস |
ডেলিভারি সময়: | 60 দিন |
যোগানের ক্ষমতা: | 5 সেট |
পরীক্ষার মান: | ইউএল 1730, আইইসি 61730-2, উল 790, এএসটিএম ই 108-04, এনএফপিএ 256 | অ্যাপ্লিকেশন ক্ষেত্র: | ছাদ coveringেকে উপকরণ, ফটোভোলটাইক মডিউল |
---|---|---|---|
আকার: | 6,000 (ডাব্লু) ডাব্লু 200 (ঘ) * 2,000 (এইচ) মিমি | ওজন: | 850Kg |
বিদ্যুৎ সরবরাহ: | এসি 380 ভি 3-ফেজ, 50 / 60Hz, 50A | ওয়ারান্টীর: | ১ বছর |
লক্ষণীয় করা: | ধোঁয়া ঘনত্ব পরীক্ষা যন্ত্রপাতি,অগ্নি পরীক্ষা চেম্বার |

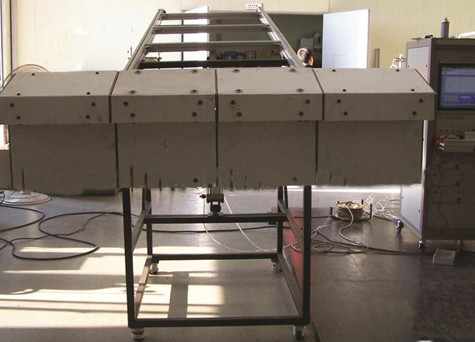

সৌর সেল স্প্রেড শিখা এবং বার্নিং ব্র্যান্ড টেস্ট মেশিনের
ভূমিকা
এই পিভি মডিউলগুলি পরীক্ষা মেশিনটি ইউএল 1730, আইসিসি 61730-2 অনুযায়ী ডিজাইন করা হয়েছে। এটি ডিগ্রি সেন্টার স্তরটি মূল্যায়নের জন্য A1.82 মিটার, খ 2.4 ম্যান্ডাক 3.9 মি নমুনাগুলিতে ছাদ এবং যন্ত্রের অগ্নি-প্রতিরোধী পারফরম্যান্সের উপাদানগুলি নির্ধারণের জন্য প্রকৃত পরিস্থিতি অনুকরণ করতে ব্যবহৃত হয়। এবং এটি ফটোভোলটাইক উপাদানগুলির ফায়ার-রেটার্ড্যান্ট পারফরম্যান্স পরীক্ষার জন্যও ব্যবহার করা যেতে পারে।
মানক:
17 উল 1730: মাল্টিফ্যামিলি এবং হোটেল রুম স্বতন্ত্র বাসস্থান ইউনিট ধোঁয়া সনাক্তকরণ মনিটর: বাড়ির ধুলাবালি বৈদ্যুতিন সংকেত সনাক্তকরণ;
7 উল 790: ছাদ coveringেকে উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
ST এএসটিএম ই 108-04: ছাদ coveringাকা উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
F এনএফপিএ 256: ছাদ ডেকের অগ্নি পরীক্ষা।
• আইইসি 61730-2 পরিশিষ্ট খ: পিভি মডিউলগুলিতে অগ্নি পরীক্ষা।
বৈশিষ্ট্য:
কাঠামো
1, পাতলা পাতলা কাঠের ছাদ coveringেকে উপকরণ, মাত্রা: 1,300 (ডাব্লু) এক্স 1,000 (d) x120 (জ), পরীক্ষার নমুনা ইনস্টল করতে;
2, অ-জ্বলনযোগ্যতা পরীক্ষা বোর্ড, পরীক্ষার শেষে ইনস্টল করা, টেপা প্যানেল মেজাজ থামাতে পারে;
3, স্টেইনলেস স্টিল পাখা নিয়ন্ত্রণ বোর্ড, পরীক্ষার কোণ সামঞ্জস্য করা যেতে পারে, আকার: 1,440 (l) x 940 (এইচ) মিমি;
4, প্রধান ফ্রেম বন্ধনী, জারা-প্রতিরোধী ইস্পাত, মাত্রা পরীক্ষা করার জন্য ব্যবহৃত হয়: 1,020 (l) x 1,000 (d) x 1,473 (h) মিমি;
5, অ-দাহ্য প্লেট অ্যাসেম্বলি, ইভিস এবং কর্নিস অনুকরণের জন্য ফ্রেমের সামনে ইনস্টল করা, বার্নার থেকে নমুনায় শিখাটির প্রসার, মাত্রা: 330 (ডাব্লু) x 2,130 (ডি) x 584 (এইচ) মিমি; 6, পরীক্ষা প্যানেলের জন্য বায়ু প্রবাহের হার: 19 ± 8 কিমি / ঘন্টা (5.5M / সেকেন্ড), এবং অ্যায়োমিটার মনিটর কনফিগার করুন;
7, পৃথক বায়ুচলাচল পাইপ, পরীক্ষাগার বায়ু বাইরে থেকে নিষ্কাশন করা যেতে পারে;
8, মধুচক্র ফিল্টার বায়ু নালীতে ইনস্টল করা হয়, গ্যাস খসড়া গাইড ফলক ইনস্টল করা হয়;
9, বায়ু প্রবাহের দিকটি সামঞ্জস্য করার জন্য opeাল সমন্বয় প্যানেলের সাথে সজ্জিত ভেন্টিলেশন নালীগুলি;
10, গাইডের সাথে সংযুক্ত ভেন্টিলেশন পাইপগুলি, বাইরের হস্তক্ষেপ থেকে সরবরাহ পরীক্ষার বায়ু প্রবাহকে নিশ্চিত করতে গতি বাড়িয়ে তুলতে পারে, স্টেইনলেস স্টিলের তৈরি গাইড প্লেটগুলি, বাতাসের চাপের সাথে অবস্থানটি পরিবর্তন হয় না;
11, স্টেইনলেস স্টিল, জারা প্রতিরোধী এবং তাপ-প্রতিরোধী জন্য নালী উপকরণ, আকার: 2,130 (ডাব্লু) এক্স 762 (এইচ) এক্স 3,000 (এল) মিমি;
12, ফ্যান 220V, 50HZ, থ্রি-ফেজ শক্তি, একটি বিপরীত ব্যবস্থা সজ্জিত স্বয়ংক্রিয়ভাবে বাতাসের গতি সামঞ্জস্য করতে পারে, 300 মি 3 / মিনিটের জন্য ন্যূনতম প্রবাহ;
13, অসীম পরিবর্তনশীল গতি বৈদ্যুতিন সংকেতের মেরু বদল, 0-100% সামঞ্জস্যযোগ্য;
14, গ্যাস বার্নার্স (মাঝে মাঝে শি হু, শিখা ছড়িয়ে পড়া আগুনের জন্য), 1.12 মিটার, 60.3 মিমি, পরীক্ষার পার্শ্বে সরে যাওয়ার একটি 12.7 মিমি (ডাব্লু) * 0.91 মি (দীর্ঘ) চেরা;
15, গ্যাসবার্নার একটি 22,000 বিটিউ / মিনিট (387 কেডাব্লুএইচ) প্রদান করতে পারে, এবং ক, বি, সি তিনটি দহন স্তর, উচ্চ-নির্ভুলতা গ্যাস নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ করে গ্যাস প্রবাহ নিয়ন্ত্রণ করে,
16, শীর্ষ বার্নার থার্মোকল 58.7 মিমি ইনস্টল করা হয়েছে, 888 28 28 ডিগ্রি সেন্টিগ্রেড পরীক্ষা করতে পারে;
17, স্বয়ংক্রিয় ইগনিশন সিস্টেম, পরীক্ষার পারফরম্যান্সের সুরক্ষা নিশ্চিত করে, ইগনিশন ইলেক্ট্রোড 1.8 কেভিপি ভর প্রবাহ নিয়ামক বিভিন্ন মান অনুযায়ী নিয়ন্ত্রিত ন্যূনতম চাপ, নিয়ন্ত্রণ প্রবাহের হার, ক্লাস এ এবং বি: 21,000 ~ 22,000 বিটিইউ / মিনিট (369 ~ 387 কেডাব্লুএইচ ) 10 মিনিটের জন্য, ক্লাস সি: 18,000 ~ 19,000 বিটিইউ / মিনিট (316 ~ 334 কিলোওয়াট) 4 মিনিট;
18, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা-ক্লাস এ এবং বি: 760 ± 28ºC (1400 ± 50ºF) -21,000 ~ 22,000 বিটিইউ / মিনিট-শ্রেণি সি: 704 ± 28 সি (1300 ± 50ºF) -18,000 ~ 19,000 বিটিও / মিনিট
19, উচ্চ নির্ভুলতা চাপ গেজ এবং চাপ নিয়ন্ত্রণকারী ভালভ গ্যাস চাপ নিয়ন্ত্রণ করে;
1) - বার্নারগুলিতে গ্যাসের প্রতিটি স্থানান্তরকে আলাদা পরীক্ষা এবং নিয়ন্ত্রণের পদ্ধতি অনুসরণ করা উচিত;
2) -এলএনজি: এমএফএম ব্যবহার করে সঠিকভাবে প্রবাহ পরিমাপ করতে পারে (প্রবাহ নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ);
3) -এলপিজি: ইনভার্টার সিস্টেমটি ব্যবহার করে বায়ু প্রবাহের হার: 19 ± 8 কিমি / ঘন্টা (5.5 এম / সেকেন্ড) এ টেস্ট ডেক;
20, ধাতব জাল সমর্থন উপকরণ, pallet ঘোরানো যেতে পারে, যাতে পদার্থের সম্পূর্ণ দহন;
পরীক্ষা বিভাগ
1, মার্কিন যুক্তরাষ্ট্রের কম্পিউটার নিয়ন্ত্রণ সিস্টেম ল্যাবভিউ পরীক্ষার জন্য বিশেষ নিয়ন্ত্রণ সফ্টওয়্যার, ইন্টিগ্রেশন 10.2 "এলসিডিস্ক্রি;
2, ডেটা অধিগ্রহণ সিস্টেম, ল্যাবভিউ প্রোগ্রামিংয়ের ভাষা প্রোগ্রামে ব্যবহৃত হয়, ডেটা অর্জনের কার্ড মার্কিন যুক্তরাষ্ট্র এনআই অফার করে
3, ডেটা অধিগ্রহণ সিস্টেমটি নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
1) 16-বিট থার্মোকল ইনপুট মডিউল
2) 16 বিট এ / ডি রূপান্তর ইনপুট মডিউল
3) ডেটা ইনপুট / আউটপুট মডিউল
4) 12 বিট a / d রূপান্তর আউটপুট মডিউল
5) 4 এবং 8-স্লট ব্যাকপ্লেন
6) ল্যাবভিউ মডিউল
7) ল্যাবভিউ / ইথারনেট নেটওয়ার্ক মডিউল
4, ব্র্যান্ড পরীক্ষার ব্যবস্থা, গ্যাস বার্নার, শিখা জ্বলন্ত উপাদানকে আবদ্ধ করে, গ্যাস বার্নারটি 880 ± 10±C তাপমাত্রা সামঞ্জস্য করা যায়;
মান ফলাফল
1, শিখা ছড়িয়ে জন্য সাধারণ মান
Me শিখায় বা ঝলকানো কণায় পরীক্ষার ডেক থেকে ছাদ coveringাকা উপকরণগুলির কোনও উপাদান (উপাদান বা প্যানেল) ফুটিয়ে উঠেছে,
Roof ছাদ ডেক খোলা যেমন বিভাজক, বাঁকা ছাদ coveringাকা উপকরণ, মাধ্যমে স্লাইড করতে পারেন
• ফায়ার সুরক্ষা রেটিং এ: শিখার স্প্রেড রেঞ্জটি 1.82 এম,
আগুন সুরক্ষা স্তর বি: শিখা ছড়িয়ে পরিসীমা 2.4M,
র্যাঙ্ক সি অগ্নি নিরাপত্তা: আগুন ছড়ানোর জায়গাটি 3.9M,
নমুনা শিখা ছড়িয়ে প্রান্ত থেকে পরিমাপ,
2, ছাদ দহন জন্য সাধারণ মান,
Mes পরীক্ষার ডেক থেকে প্যানেলের যে কোনও অংশ বা উপাদান শিখায় ফুঁকছে বা পড়েছে,
Roof ছাদের ডেকের অংশ বা ছাদের কাঠামোর কোনও প্যানেলের একটি অংশ বা উজ্জ্বল কণার আকারে উপাদানগুলি অদৃশ্য হয়ে যায়,
Components উপাদান বা দহন প্যানেল দিয়ে চালিয়ে যান,
সৌর সেল বা ফোটোভোলটাইক মডিউলগুলির ইনস্টলেশন প্রয়োজনীয়তা শিখা এবং বার্নিং ব্র্যান্ড টেস্ট মেশিনের প্রসার read
বৈদ্যুতিক | এসি 380 ভি 3-ফেজ, 50 / 60Hz, 50A |
মাত্রা | প্রায় 6,000 (ডাব্লু) ডাব্লু 200 (ঘ) * 2,000 (এইচ) মিমি |
ওজন | 850KG |
Exhuast | সর্বনিম্ন 400 মি 2 / মিনিট |
সহায়ক | প্রোপেন গ্যাস / তরল প্রাকৃতিক গ্যাস, সংকুচিত বায়ু, ভ্যাকুয়াম ক্লিনার, কম্পিউটার |
