জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম IEC 60332-3-10

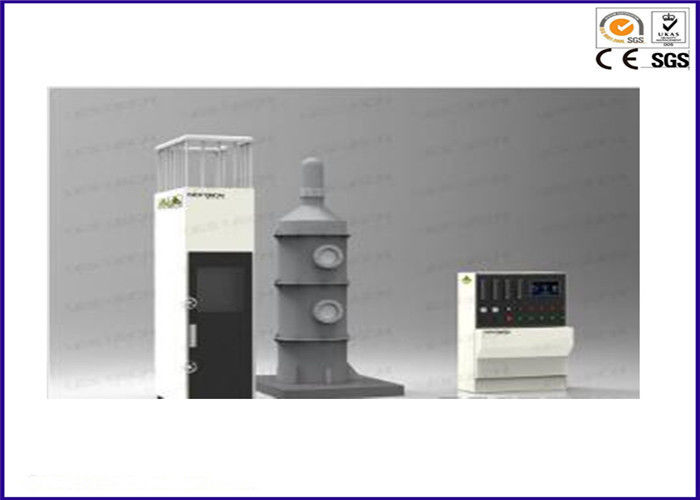

PLC কন্ট্রোলড্ বান্ডেলড্ কেবল ভার্টিক্যাল ফ্লাম্যাবিলিটি টেস্টার IEC 60332-3-10 সহ

পণ্য:

বান্ডেলড্ কেবল ভার্টিক্যাল ফ্লেম স্প্রেড টেস্টিং মেশিনটি তার এবং কেবলের পরীক্ষার প্রয়োজনীয়তা সম্পর্কে UL1685, GB18380.3 স্ট্যান্ডার্ডের প্রাসঙ্গিক বিধান অনুসারে ডিজাইন করা হয়েছে। এবং IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ ক্লাস D) স্ট্যান্ডার্ডগুলির সাথে মিলিত হয়।
বান্ডেলড্ কেবল ভার্টিক্যাল ফ্লেম স্প্রেড টেস্টার এমন একটি সরঞ্জাম যা নির্দিষ্ট পরিস্থিতিতে শিখা উল্লম্বভাবে বিস্তারের পরীক্ষা করার জন্য একটি বান্ডেলড্ কেবল বা অপটিক্যাল কেবলের উল্লম্ব ইনস্টলেশন পরীক্ষা করতে ব্যবহৃত হয়, যা পাওয়ার কেবল, কন্ট্রোল কেবল এবং ফাইবার অপটিক কেবল বান্ডেল পরীক্ষার জন্য প্রয়োজনীয় সরঞ্জাম। এছাড়াও, যদি টেস্টার বার্নারটি 20 ডিগ্রি সমন্বিত করা হয়, তবে এটি IEEE 383 (IEEE 1202) পরীক্ষার মান দ্বারা অর্জন করা যেতে পারে। এই টেস্টারটি তাপ মুক্তি যন্ত্র কনফিগার পোর্ট দিয়ে সজ্জিত করা যেতে পারে, গ্যাস বিশ্লেষকের সাথে HRR (হিট রিলিজ রেট), SPR (ধোঁয়া উত্পাদন হার) এবং আরও অনেক কিছুর মতো তাপীয় পাওয়ার মানগুলি পরিমাপ করতে পারে।


ব্যবহারকারীর অভিজ্ঞতা:

1, এই টেস্টারটি উচ্চ বুদ্ধিমত্তা এবং সহজে পরিচালনা করার জন্য ডিজাইন করা হয়েছে;
2, পেশাদার শিল্প নকশা, সুন্দর চেহারা এবং যুক্তিসঙ্গত বিন্যাস সহ;
3, এই সরঞ্জামটি নির্ভুলতা, সুরক্ষা এবং স্থিতিশীলতা প্রদান করে;
4, মাইক্রোকম্পিউটার নিয়ন্ত্রণ ব্যবস্থা সহ, বুদ্ধিমান পরীক্ষার প্রক্রিয়া, ম্যানুয়ালি সময় দেওয়ার দরকার নেই।
5, ক্ষয়-প্রতিরোধী স্টেইনলেস স্টিলের পরীক্ষার ক্যাবিনেট;

S স্ট্যান্ডার্ড:

UL1685, IEC 60332-3-10, EN 50399

প্রধান বৈশিষ্ট্য:

1, স্টেইনলেস স্টিলের পরীক্ষার বাক্সের মাত্রা 1,000±100(W)x2,000±100(D)x4,000±100(H) মিমি। কেসের অভ্যন্তরের পৃষ্ঠটি মাটির চেয়ে উপরে এবং পিছনের দিকটি ইনসুলেশন উপাদান দিয়ে আচ্ছাদিত;
2, GB/T18380.31 এর প্রয়োজনীয়তা অনুসারে একটি স্টেইনলেস স্টিলের মই দিয়ে সজ্জিত;
3, 2 অতিরিক্ত নমুনা ধারক;
4, মই স্টেইনলেস স্টিল দিয়ে তৈরি, যা ক্ষয় প্রতিরোধী এবং পরিষ্কার করা সহজ;
5, ক্যাবিনেটের নীচের অংশে, একটি বায়ু প্রবেশপথ রয়েছে যার মাত্রা 800±20(W)×400±10(D), বাক্সের সামনে 150+10 মিমি অবস্থানে।
6, পরীক্ষার বাক্সের ভিতরে একটি dia 2mm K টাইপ থার্মোকল স্থাপন করা হয়েছে;
7, দহন চুল্লীর অভ্যন্তরের বায়ুপ্রবাহ (5000 ± 500) L / মিনিট-এ স্থিতিশীলভাবে নিয়ন্ত্রণ করা যেতে পারে।

দহন সিস্টেম:

1, বার্নার: বেল্ট টাইপ প্রোপেন গ্যাস বার্নারের আকার 257 মিমি × 4.5 মিমি, এবং মোট 242 টি ছিদ্র খোলা হয়েছে, যা 3 লাইনে 81,80,81 তে সাজানো হয়েছে, ছিদ্রের ব্যাস

1.35 মিমি, ছিদ্রগুলির মধ্যে দূরত্ব 3.2 মিমি;
2, গ্যাস বন্ধ করতে উচ্চ-নির্ভুল বল ভালভ দিয়ে সজ্জিত;
3, দুটি ফ্লোমিটার: এয়ার ফ্লোমিটার এবং গ্যাস ফ্লোমিটার এবং কন্ট্রোল ভালভ;
4, দহন পরীক্ষকের সামনে একটি শিখা স্টপ টিউব সরবরাহ করা হয়েছে যাতে প্রোপেন গ্যাসকে টেম্পারিং থেকে বাধা দেওয়া যায়, যার ফলে নমুনার সর্বাধিক সুরক্ষা নিশ্চিত করা যায়।
5, দহন কোণ: অনুভূমিক; স্বয়ংক্রিয় ইগনিশন ডিভাইস; (20 ডিগ্রি নিয়মিত ঐচ্ছিক)।
6, বার্নার স্বয়ংক্রিয়ভাবে কম্পিউটার প্রোগ্রাম দ্বারা গ্যাস এবং বায়ু ক্ষতিপূরণ প্রক্রিয়াটিকে ক্ষতিপূরণ করতে পারে, যেখানে অনেক ঐতিহ্যবাহী সিস্টেম এই প্রভাবকে উপেক্ষা করেছে।

নিয়ন্ত্রণ ব্যবস্থা:

1, বড় টাচ-স্ক্রিন নিয়ন্ত্রণ ব্যবস্থা সহ PLC;
2, এই টেস্টার স্বয়ংক্রিয় ইগনিশন এবং স্বয়ংক্রিয় টাইমিং করতে পারে, 999 মিনিটের টাইমিং পরিসীমা এবং 1 সেকেন্ডের নির্ভুলতা সহ;
3, পরীক্ষামূলক ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়, বিনামূল্যে অনুসন্ধান করা যায়;
4, 40 মিনিট এবং 1 ঘন্টা টাইমিং অনুস্মারক ফাংশন সহ;
5, নমুনা মাউন্টগুলি বৈদ্যুতিক ক্রেন দ্বারা উত্তোলন করা হয়।

সরঞ্জামের পরামিতি:

1, পরীক্ষার বাক্সের আকার 1,000±100(W)x2,000±100(D)x4,000±100(H) মিমি;
2, অ্যানোমিটারের নির্ভুলতা 0.1m / s;
3, বায়ু উৎসের অ্যানোমিটারের পরিসীমা 8000L/min; আউটলেট বায়ু (5000 ± 500) L/min সমন্বয় করা যেতে পারে;
4, গ্যাস: 95% বিশুদ্ধতা প্রযুক্তিগত গ্রেড প্রোপেন (গ্রাহক);
5, গ্যাস প্রবাহ নিয়ন্ত্রণ: 100kpa এর নিচে, 20 ºC শর্তে;
6, দহন গ্যাস সরবরাহ: প্রোপেন (বা LPG)।
